Laspro 机载激光雷达数据处理软件
Ecan Laspro 机载激光雷达数据处理软件,是当前国内外技术领先的,机载激光雷达数据处理技术与应用的综合软件平台。Ecan Laspro 支持栅格影像、矢量、DEM 以及激光雷达三维点云数据等多源数据的输入、显示和输出,具有大数据量激光雷达数据的读写、显示、管理、基本处理与专业应用处理功能。主要功能包括:机载激光雷达数据的读写、多视角(二维/ 三维/ 剖面显示)多专题(高程、类别、强度、航带等)信息的可视化与查询、海量机载激光雷达数据的工程化管理与批处理、自动滤波分类及其手工编辑、机载激光雷达数据的测绘应用处理(数字高程模型生产(包括格网DEM、TIN、等高线)、基于机载LIDAR数据的数字城市应用建模等。
LasPro 提供了“数据读写显示与预处理、基本共性处理以及专业应用处理”三种不同层次的LiDAR 数据处理功能,形成了一套成熟的 “从原始点云到行业产品的”机载LiDAR 数据处理工艺流程,可为电力、国土测绘、资源、环境等领域提供有效的空间信息服务。

产品核心模块

多源数据读入、显示、输出


● 支持LIDAR电云、影像、矢量以及DEM的存取与可视化;

● 采用点云 金字塔和混合数据结构,解决了点云数据的快速三维渲染及其实时漫游

的技术难题;

● 提供了和主流LIDAR软件、遥感软件以及GIS软件的数据接口;

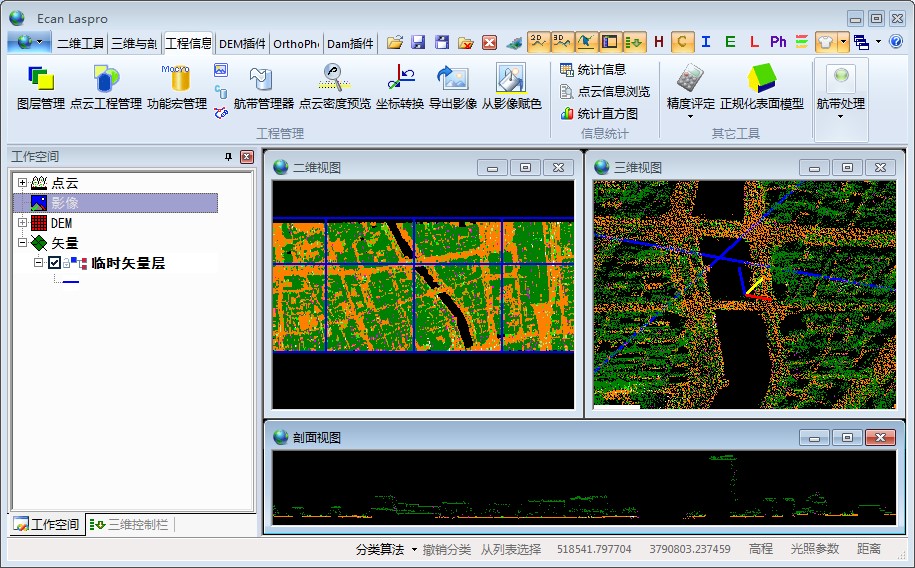

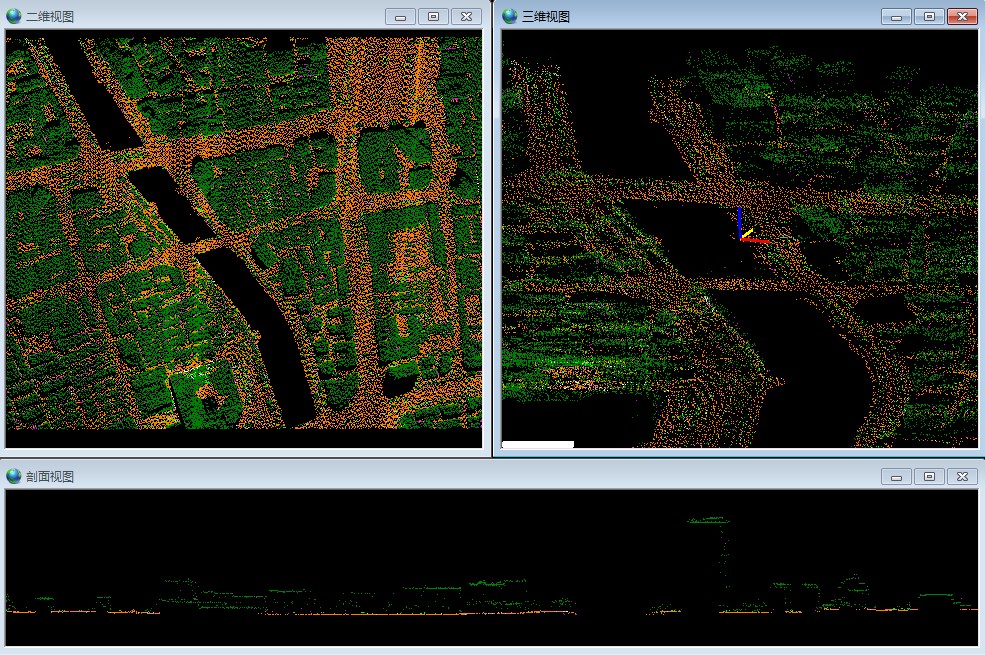

点云数据多视角、多专题信息可视化

        提供了LIDAR点云的多专题多视图(二维三维、剖面、)的可视化方式,有着强大的平面/立体编辑功能;采用点云金字塔和混合数据结构,解决了点云数据

的快速三维渲染及其实时漫游的技术难题。

        点云多视图多专题显示模式:

        高程模式、类别模式、强度模式、回波模式,三维渲染模式、影像叠加点云模式

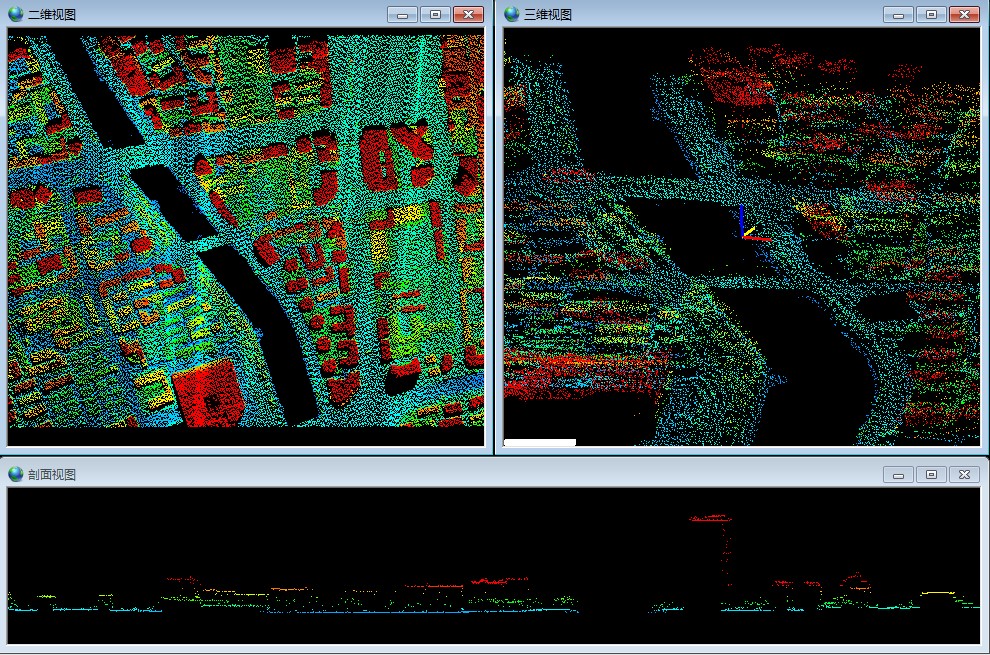

高程模式显示
 类别模式显示

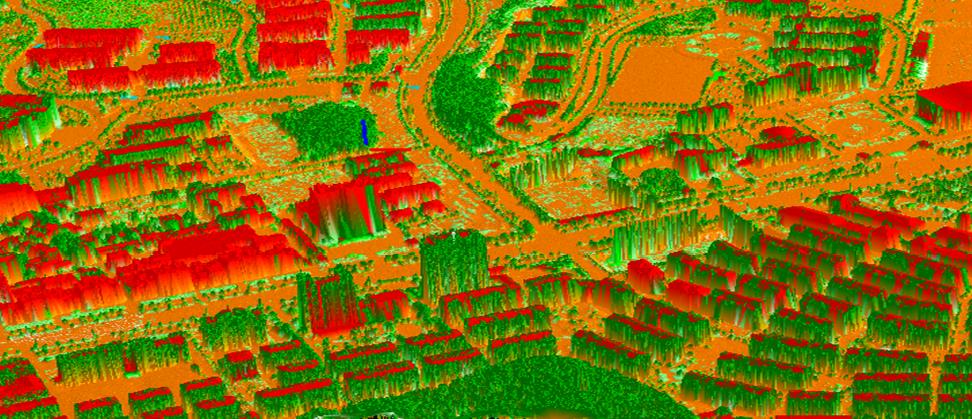

 三维渲染模式

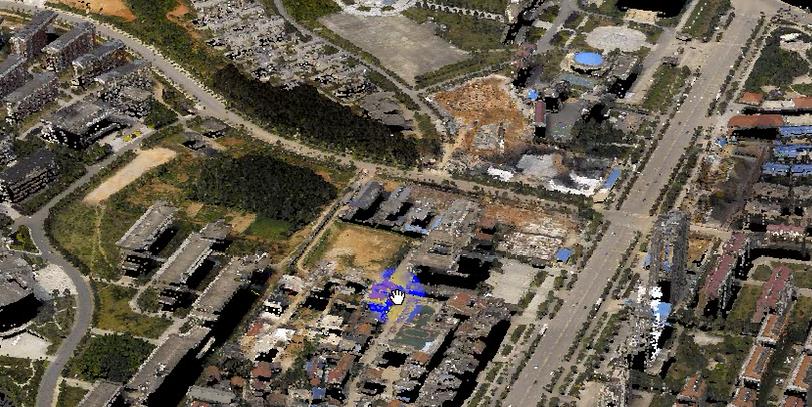

点云影像着色模式


点云海量数据的工程化管理、批处理、自动滤波分类

● Ecan Laspro 软件拥有丰富的点云分类宏文件库,实现了点云数据的自动滤波和分类处理,提高点云数据处理的工作效率。


● 设计实现了海量点云数据工程化管理方式

● 建立实现了统一的点云数据批处理接口

● 综合工程化管理方式和批处理接口,实现了海量点云数据快速自动处理技术,能对实际的海量工程数据以批处理方式快速自动完成从原始点云到数字高程模型

(初步的格网DEM和等高线)的生产。

        形成了一套针对点云数据的自动滤波分类流程:以点云去噪为预处理、以滤波为基础、在滤波基础上重点对植被和建筑点区分。将原始点云分类为裸露地

面、建筑物、植被和其他对象四个主要类别,在其他对象中再进一步细分,实现点云数据的精分类;

        提供了专门的建筑物点分类方法以及按不同属性如绝对高程、相对高度、强度信息、回波信息等分类方法。

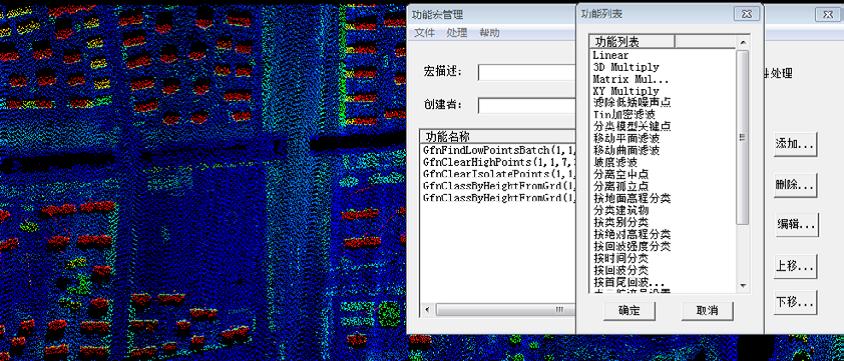

丰富的宏文件库

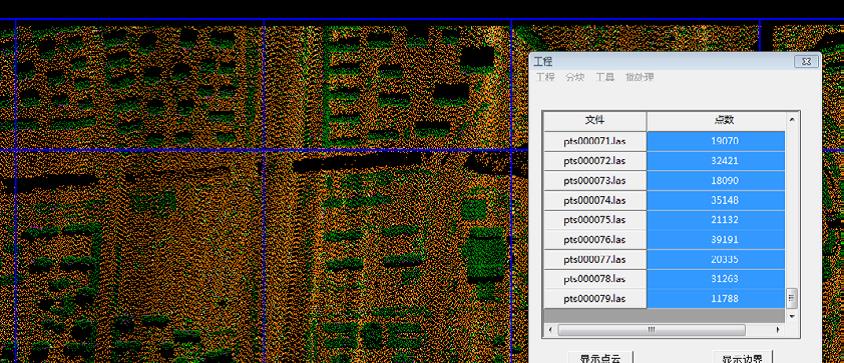

点云数据分块、批处理

点云数据自动滤除非地面点

        云数据自动滤波通过计算机直接从点云中去除非地面的、保留地面点,是生产DEM的关键技术;Ecan Laspro 对于点云数据自动滤波处理,提供了六种方法:

● 基于不规则三角网迭代加密滤波方法

● 曲面拟合滤波方法

● 平面拟合滤波方法

● 基于坡度的滤波方法

点云数据DEM生产

● 能够生成格网DEM,TIN,等高线等不同类型的数字高程模型

● 实现了六种DEM内插方法

● 完成了各种比例尺等高线生成算法的实现

● 实现了等高线与点云数据、格网DEM的三维叠加显示

● 实现了对格网DEM数据进行精度评价

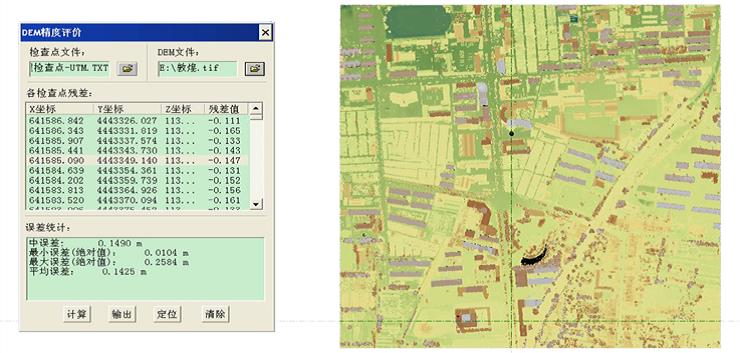

点云数据处理后的精度评价


滤波前点云

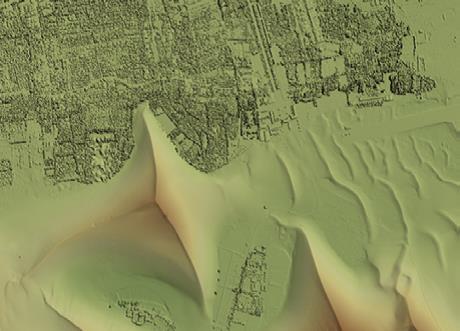

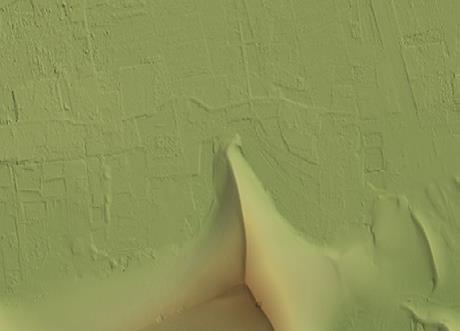

  滤波后DEM

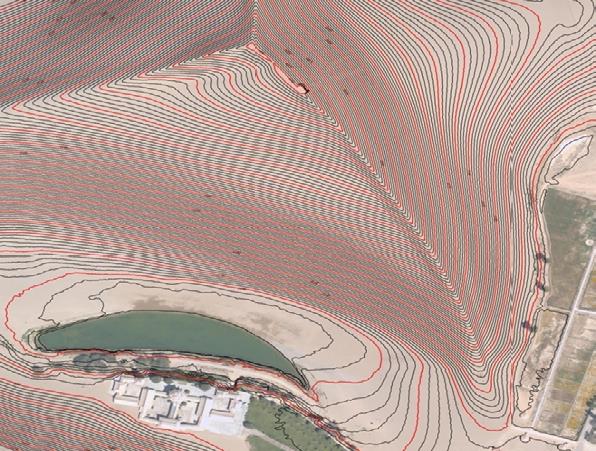

DOM叠加等高线

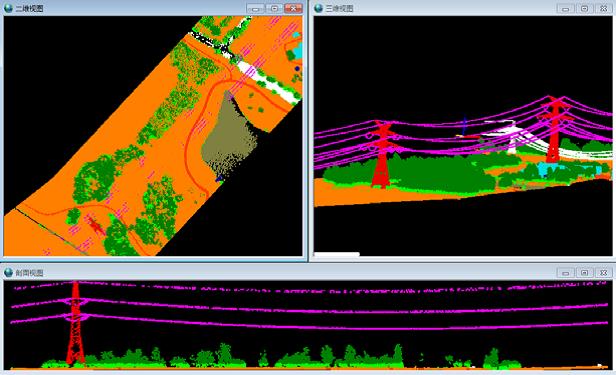

点云产品在电力行业的专业应用


        在进行电力线路设计时,通过LIDAR数据可以了解整个线路设计区域内的地形和地物

要素的情况;尤其是在树木密集处,可以估算出需要砍伐树木的面积和木材量;以及线路沿

线区域的危险因素分析。

        在进行电力钱抢修和维护时,根据电力线路上的LIDAR数据点和相应的地面裸露点的

高程可以测算出任意一处线路距离地面的高度,这样就可以便于抢修和维护。
