PLStation架空输电线路选线设计与平断面成图系统
近年来,随着科技的发展,输变电工程三维设计已成为电力勘测设计行业的必然趋势。输变电工程三维协同设计系统其核心功能主要包括以下几个方面,路径三维立体优化选线设计;线路本体设备的三维对象化设计、设计成果数据的统一管理以及数字化移交等多个技术方面。输电线路三维立体优化选线设计作为三维设计的首要环节,具有关键性作用,该环节涉及线路通道走廊沿线复杂的基础地理环境数据,其准确性及量测精度保障,对线路路径设计起到关键性决策作用。
为此,我司针对输电线路工程三维设计理念的需求,全新打造了一款基于多数据源、多维度、多视角的优选选线协同设计系统,为勘测设计专业人员搭建了一套直观、真实、可靠、可量测的三维立体优化选线系统;同时,本系统还可以与下游专业三维设计软件实现无缝对接,以打造真正意义上的“输电线路工程三维协同设计系统”。
一、 产品概况简介

        PLStation是北京正能空间信息技术有限公司面向全国电力勘测、设计用户,自主研发的架空输电线路三维立体选线设计与平断面勘测成图系统。
        本系统针对架空输电线路工程勘测、设计专业的功能要求,实现了多数据源、多维度、多视角三维立体大场景辅助协同设计,达到了精细化三维设计的效果;系统具备杆塔自动优化排位、多种选线设计成果的输出、路径设计成果的真三维立体漫游。
        系统同时配备专业的外业移动调绘平板,可以与内业选线平台无缝衔接,实现外业调绘工作的信息化作业。

二、 产品应用定位

        PLStation架空输电线路三维立体选线设计与平断面勘测成图系统,旨在为输电线路工程提供多源数据的整合,搭建多视角三维可视化的立体优化选线和平断面成图的平台,多种优化选线设计成果的输出。其目的是在输电线路工程中达到多专业协同作业,保证设计精度,提高优化选线效率。

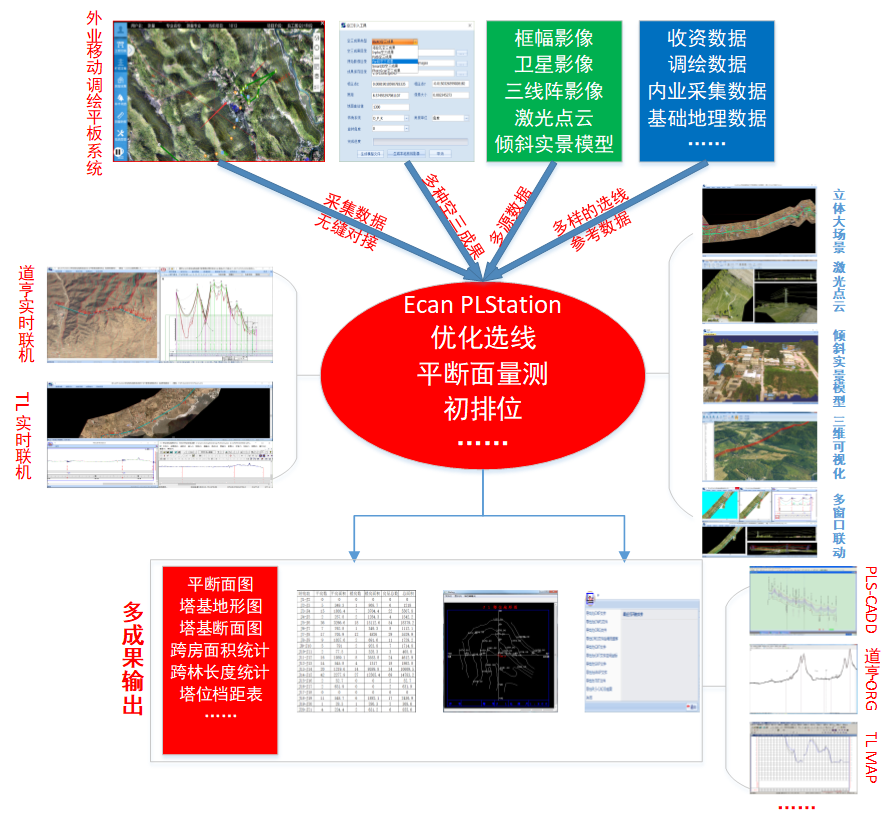

三、 产品总体架构

四、 产品总体技术特征

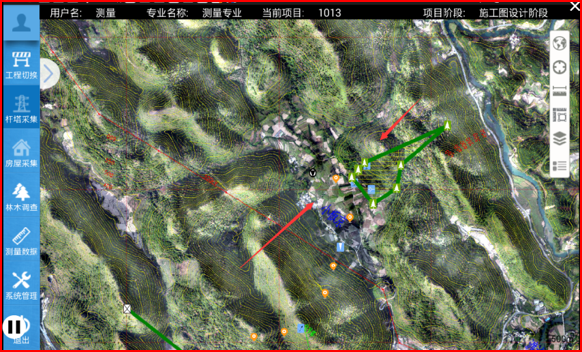

1. 内外业一体化协同设计
       系统配备专业(测量、水文气象岩土、设计)的外业移动调绘平板系统,可实现与内业选线平台的无缝衔接,实现外业调绘数据的信息化,避免了外业调绘数据的丢失和繁琐的内业数据整理工作。

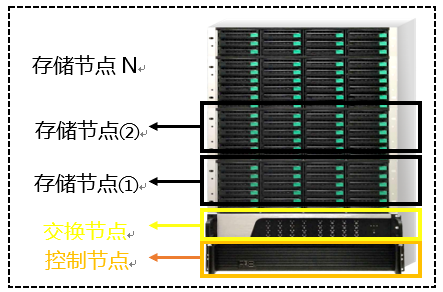

2. 海量工程项目数据的高效统一管理
       系统不仅实现了单一工程项目多专业数据的树状结构管理,同时实现了对冷热数据、历史数据、数据属性进行深层次的集管理,可对历史多工程项目的统一网络化存储、查询、检索、调度管理,减少大数据的反复拷贝、硬盘损坏、数据丢失等问题,有效保障数据安全性。

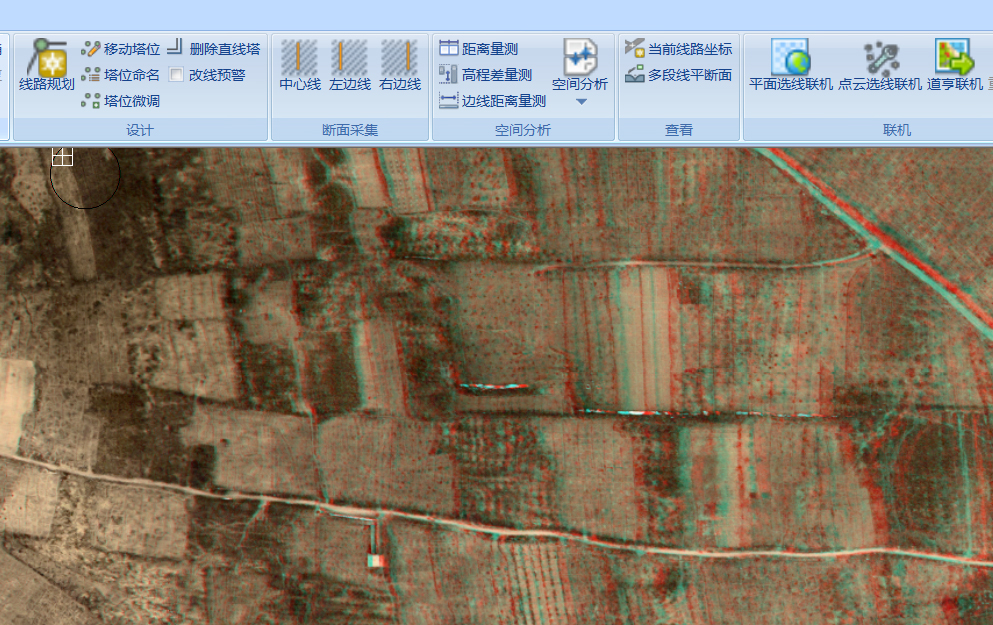

3. 勘测设计专业应用功能突出,紧扣行业规范及要求
       系统提供了输电线路工程勘测、设计专业所需的各项专业功能,紧扣行业规范的要求。


水平档距、垂直档距自动计算
平断面图标准化显示

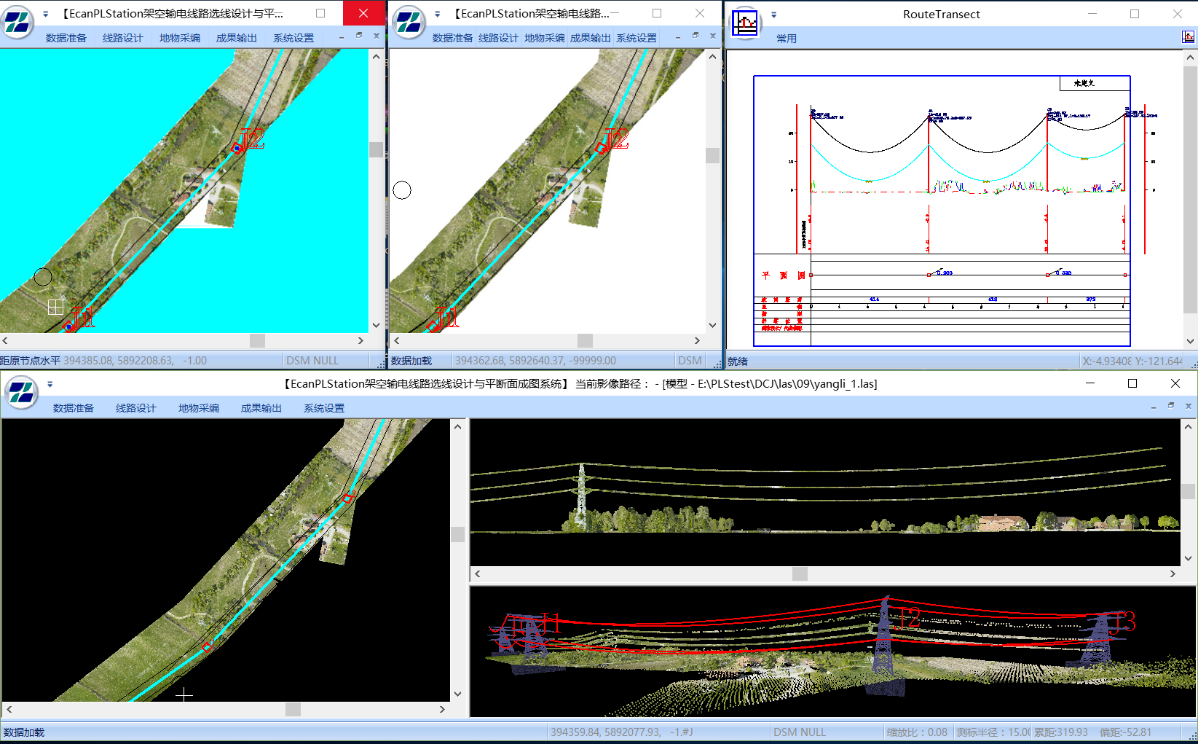

4. 多数据源、多窗口、多视角、多维度辅助协同设计

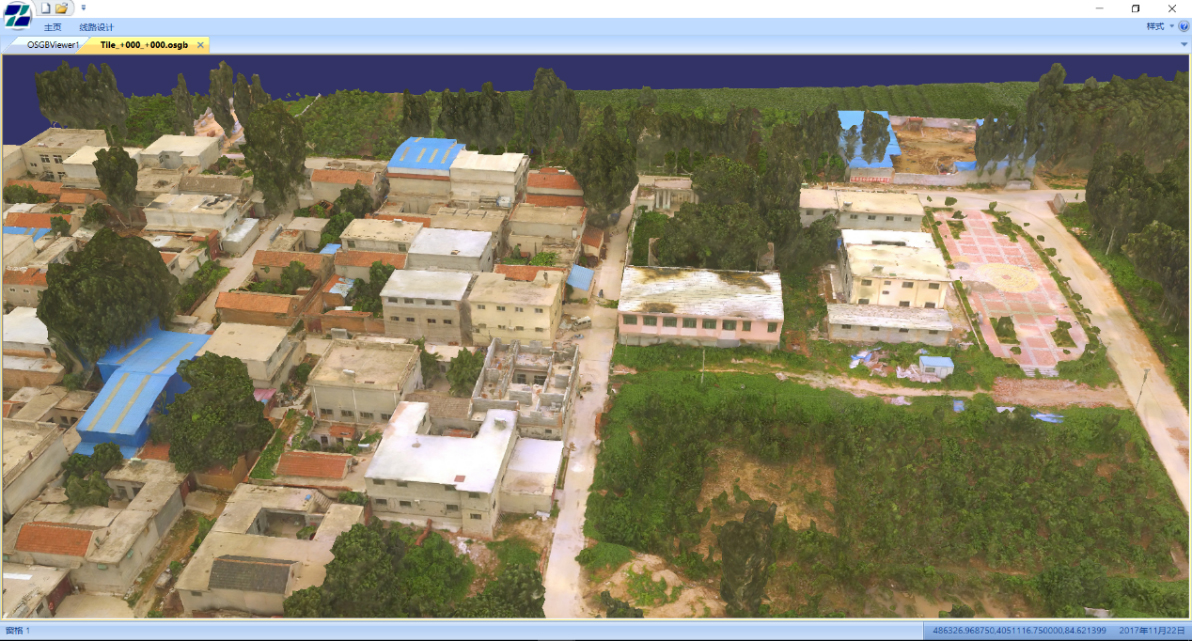

       系统可同时加载航测立体大场景数据、机载激光点云数据、倾斜实景模型数据等多数据源,实现了多窗口、多维度、多视角的实时联动,充分发挥各数据源的独特优势,协同联动进行线路三维精细化设计,有效保证设计精度,提高设计效率。

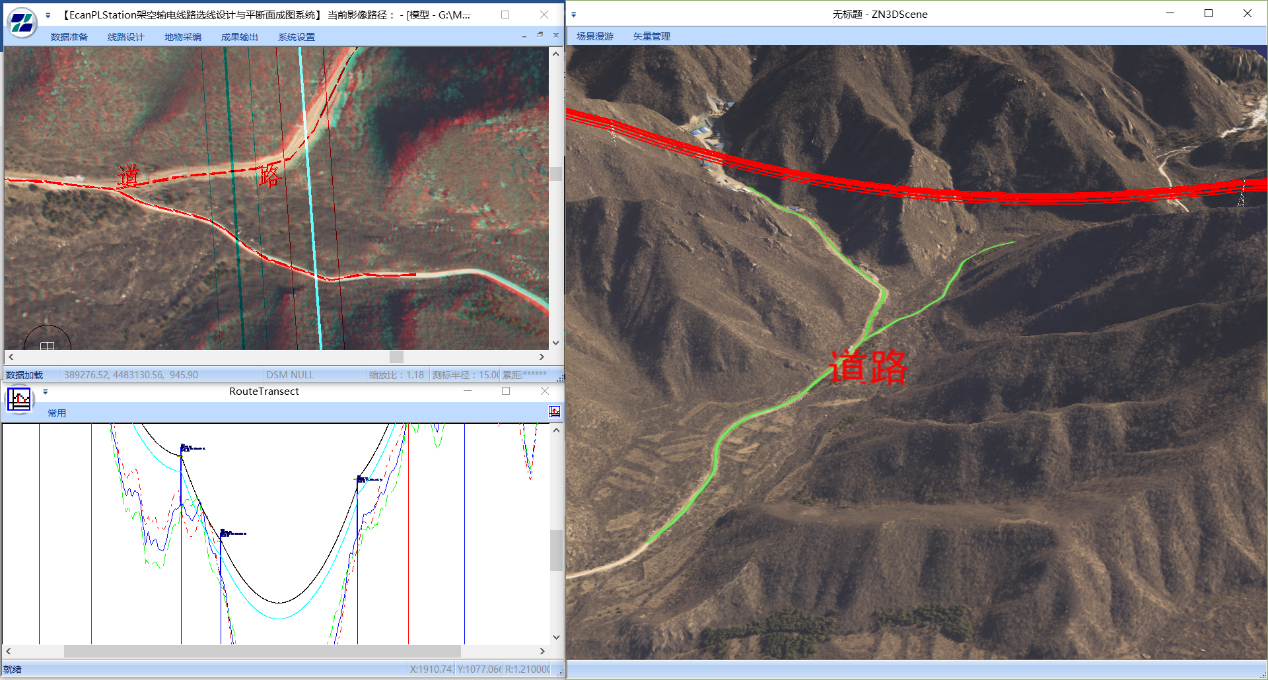

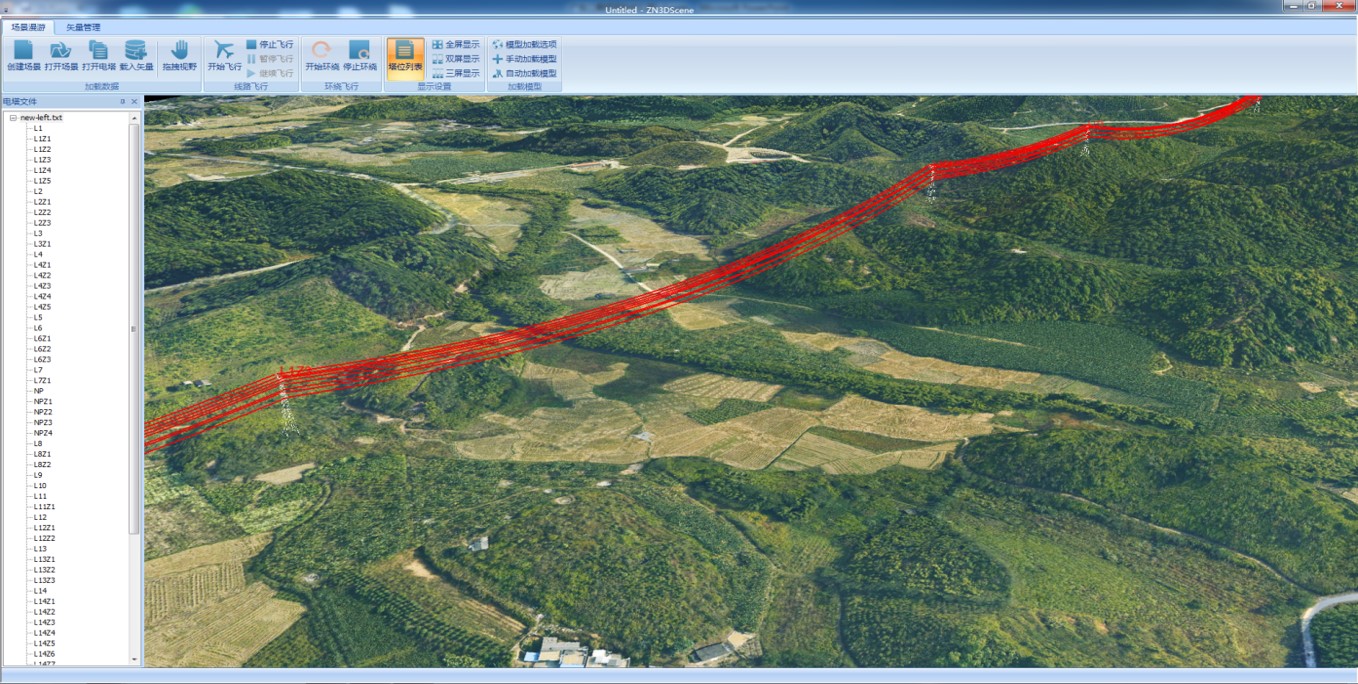

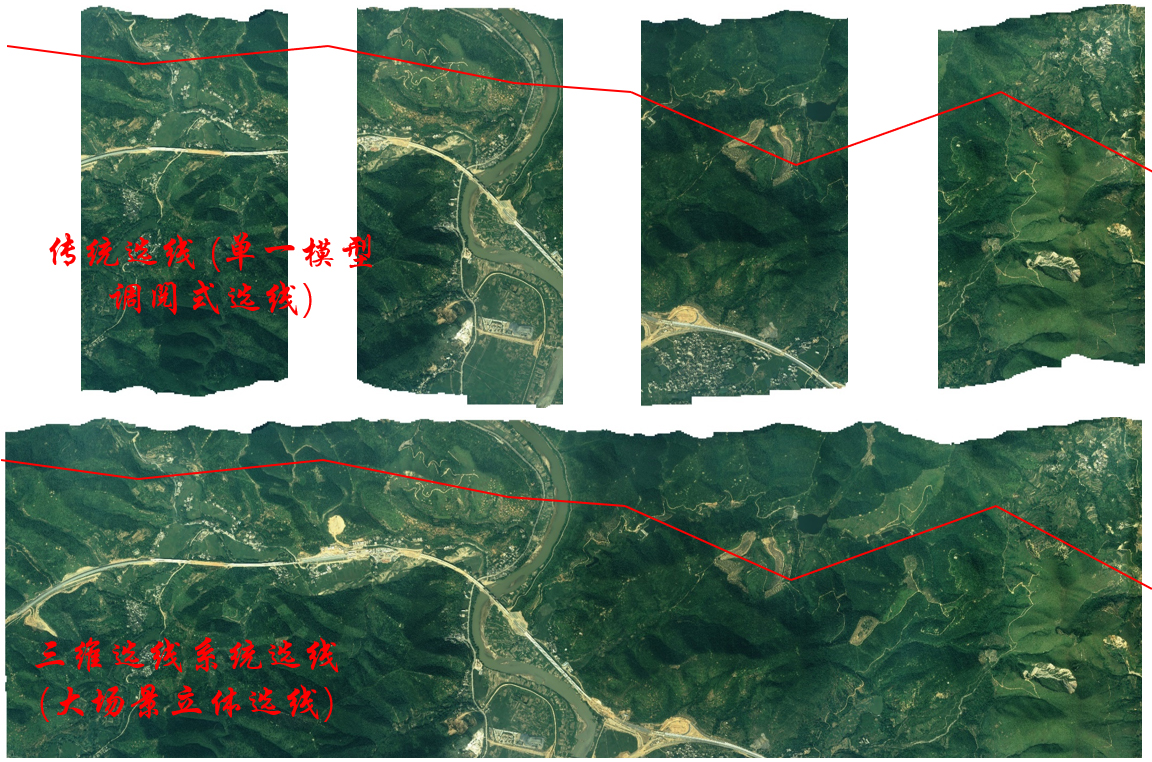

5. 虚拟立体现实还原真实线路场景
       系统基于多数据源,实现了全视域立体大场景优化选线设计,还原真实线路场景。基于立体大场景选线,设计人员能够“瞻前顾后、左顾右盼”,“线中有位、以位正线”从宏观到局部确定线路走向,提高选线设计的效率和精准度;有效避免传统单一选线模式的限制。


6. SLCAD、TL、PLS-CADD等专业软件的无缝对接
       系统支持与道亨SLCAD、TL和PLS-CADD等专业平断面软件的无缝对接,导入成果可直接使用对应软件打开,实现“零转换”,大大提高了平断面成图效率。

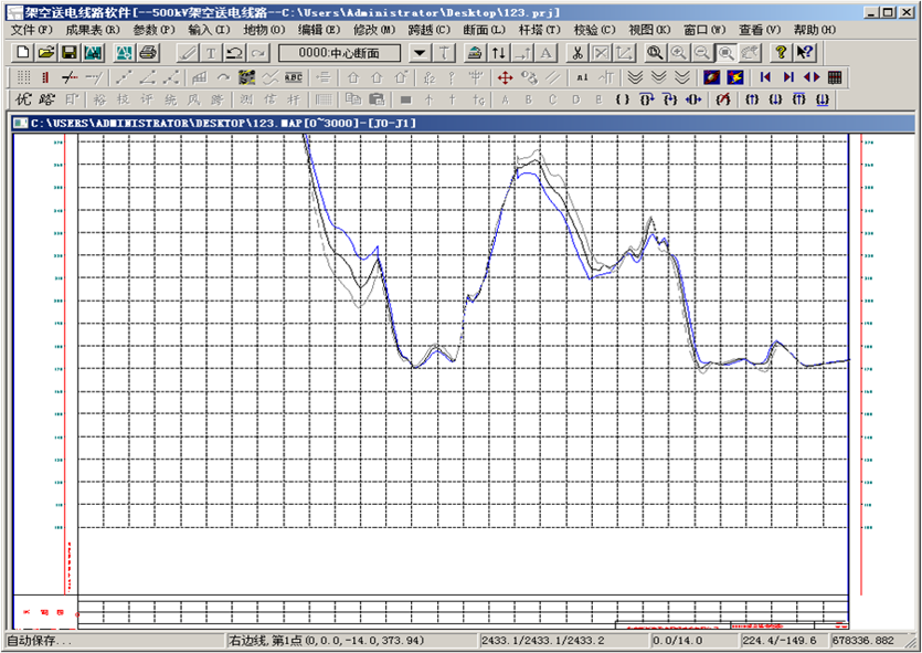

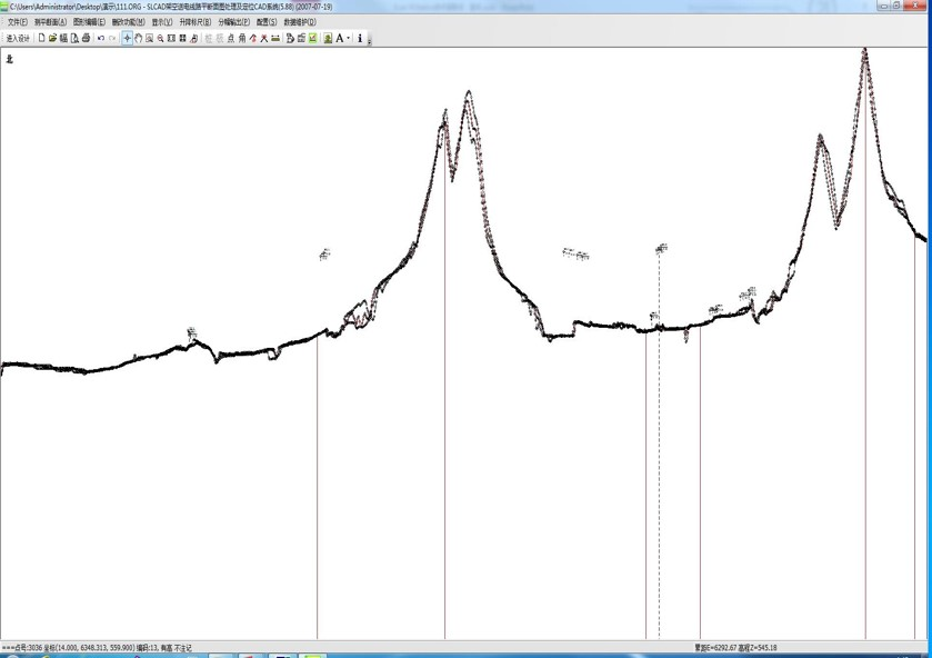

道亨ORG断面
TL MAP断面

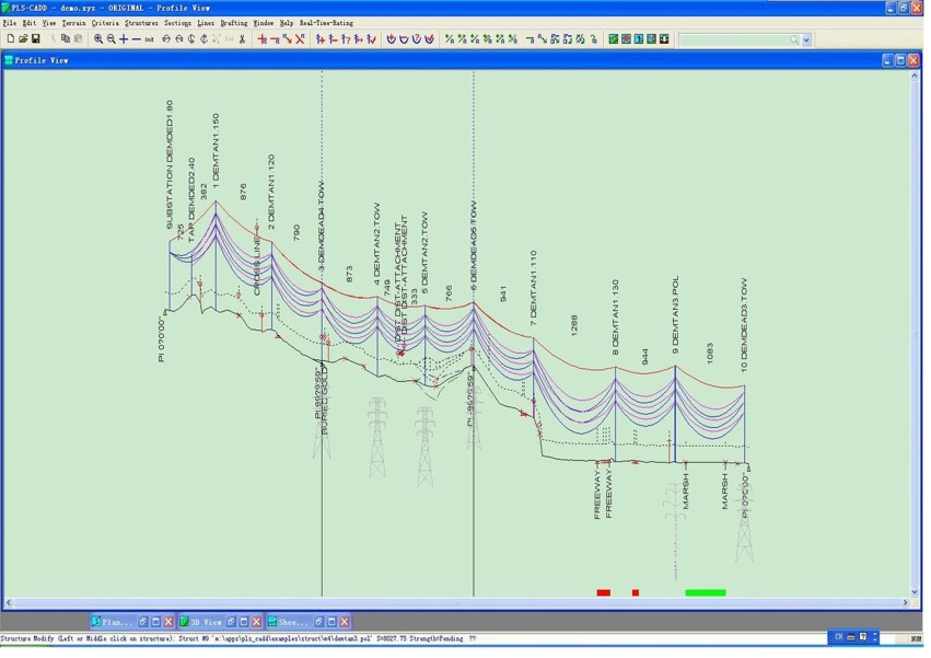

PLS-CADD断面

7. 各类专题图表打印与输出
       根据优化成果,系统能够自动输出各类专题图表,提供给各专业使用,成果生成工作量大幅度减少。

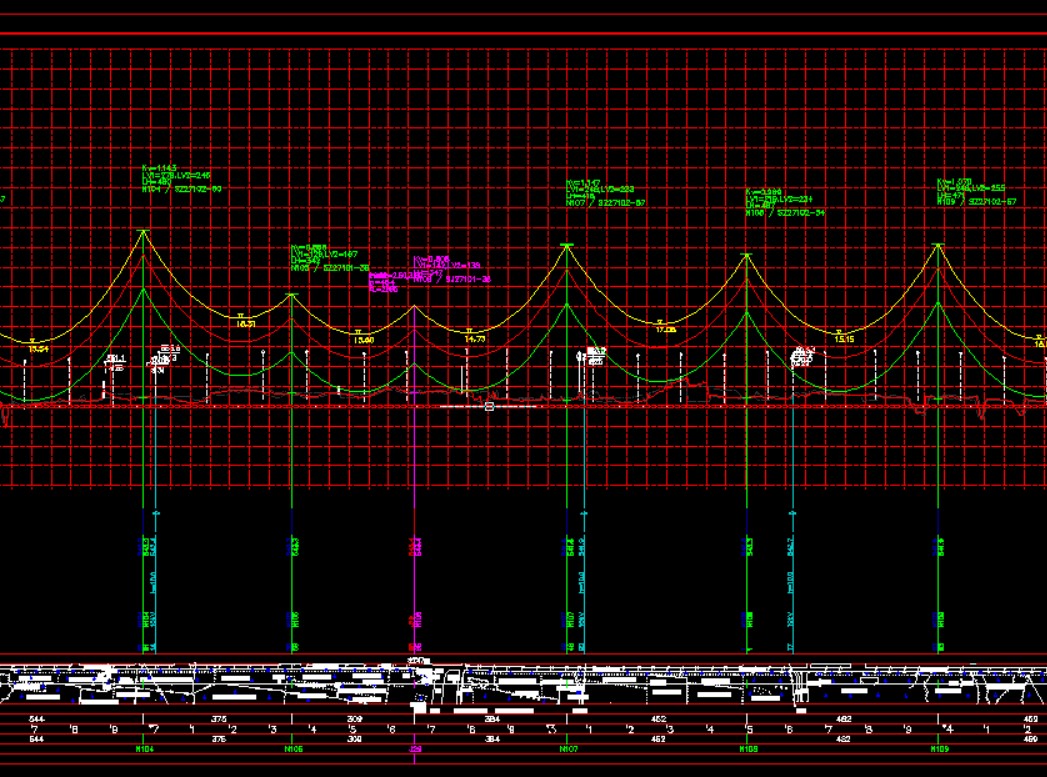

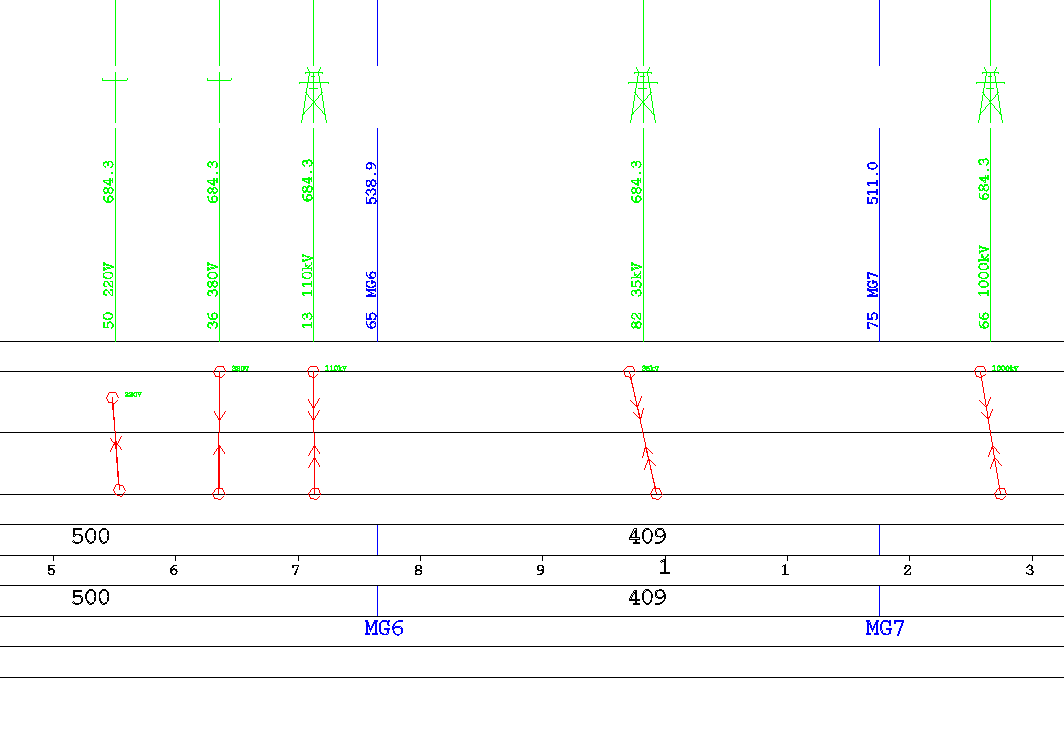

平断面图
全息影像路径图

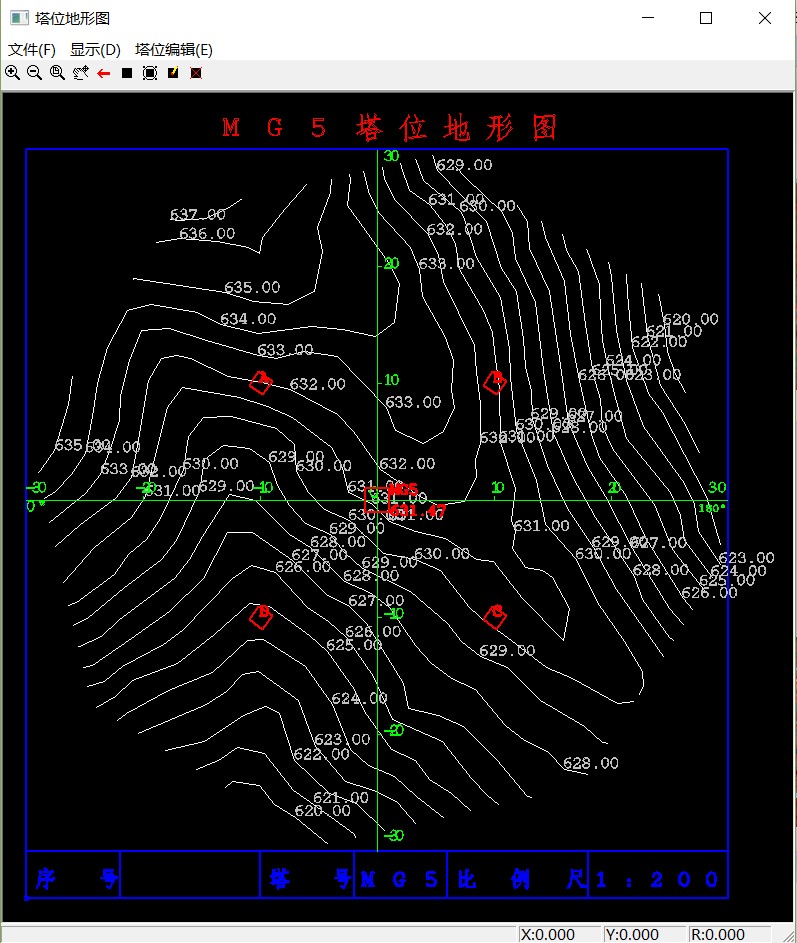

塔基地形图

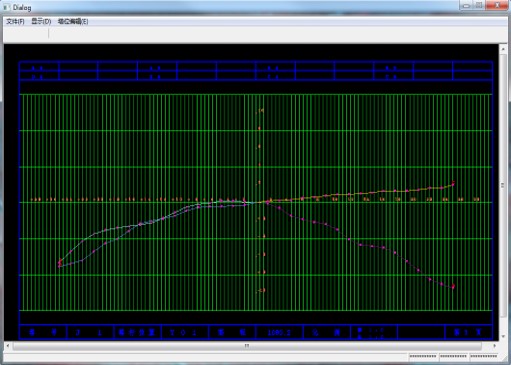

塔基断面图

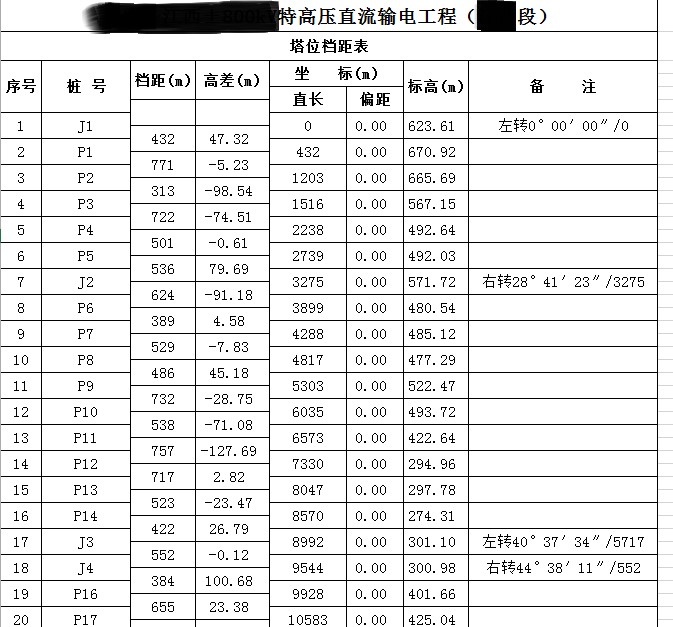

塔位档距表

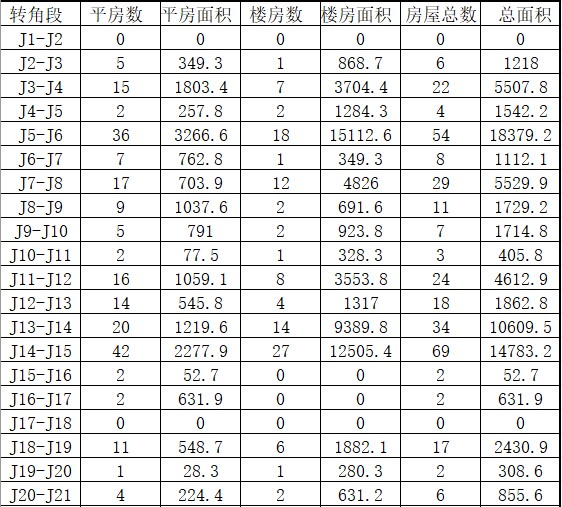

跨房面积统计表

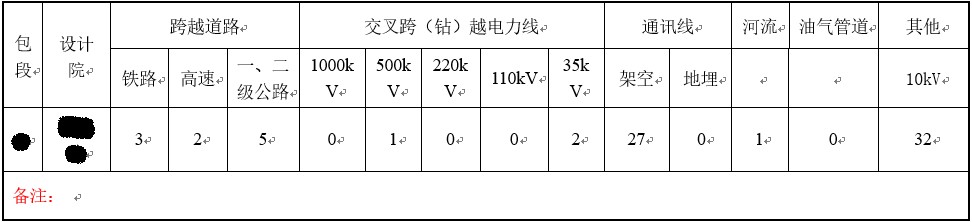

重要交叉跨越统计

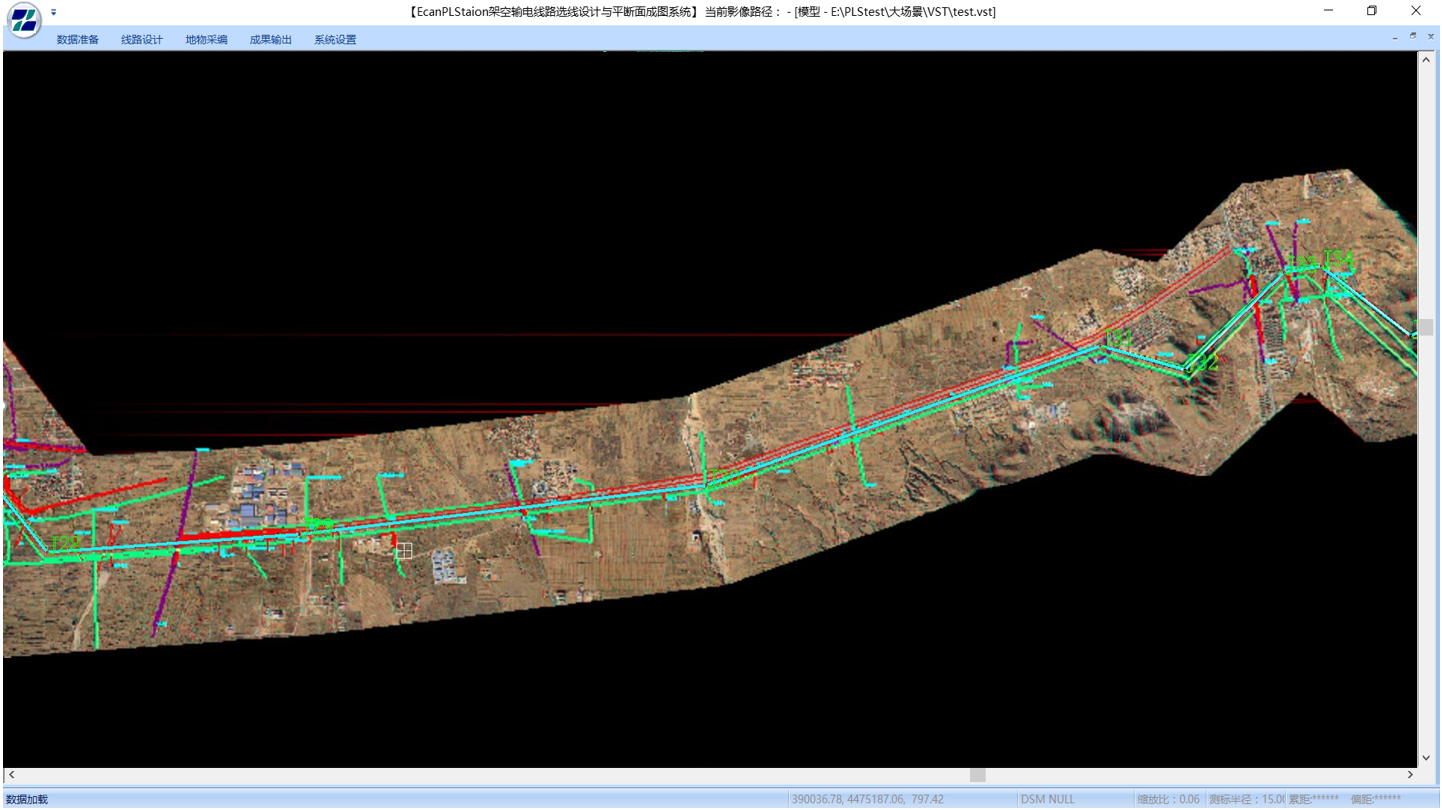

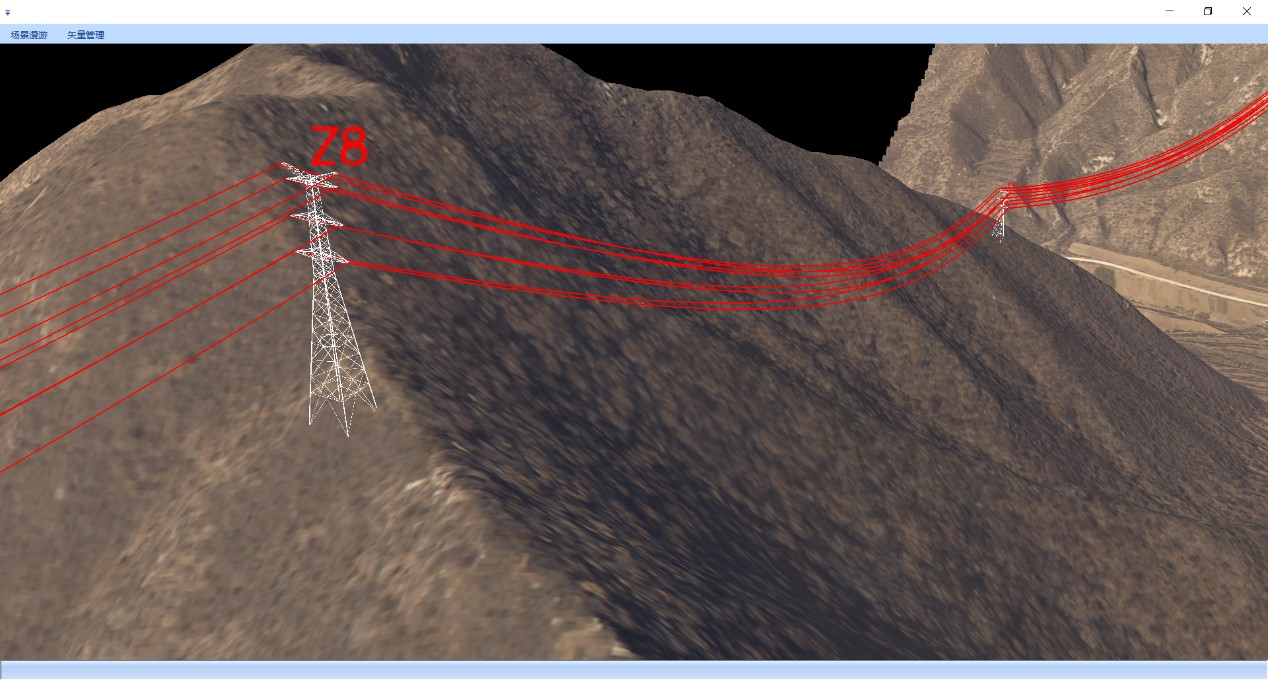

8. 设计成果三维可视化展示
路径优化完成后,可对全线路进行自动三维漫游,让选线人员和客户清楚、全盘的了解线路设计成果和线路周围情况,查询关注的信息,也可提高招投标和成果汇报质量和效果。
