DAStation配电网规划设计平台
Ecan DAStation配电网数字化规划设计平台是针对我国现阶段配电网改造升级,配电网设计任务加重,更好地完成《配电网建设改造行动计划》而应运而生的,以实现配电网现状数据采集内外业一体化,实现区域配电网设计数据的一体化管理,实现配电网规划设计的数字化、智能化、三维可视化以及设计成品的自动输出和数字化移交,实现与电力公司管理系统及各部门专业软件及管理软件之间的无缝衔接,提高配电网信息化管理水平,提升配电网设计成果价值,让配电网设计成果在配电网整个生命周期中发挥更加重要的作用。
1.产品简介

       Ecan DAStation配电网数字化规划设计平台是针对我国现阶段配电网改造升级,配电网设计任务加重,更好地完成《配电网建设改造行动计划》而应运而生的,以实现配电网现状数据采集内外业一体化,实现区域配电网设计数据的一体化管理,实现配电网规划设计的数字化、智能化、三维可视化以及设计成品的自动输出和数字化移交,实现与电力公司管理系统及各部门专业软件及管理软件之间的无缝衔接,提高配电网信息化管理水平,提升配电网设计成果价值,让配电网设计成果在配电网整个生命周期中发挥更加重要的作用。

2.软件特点

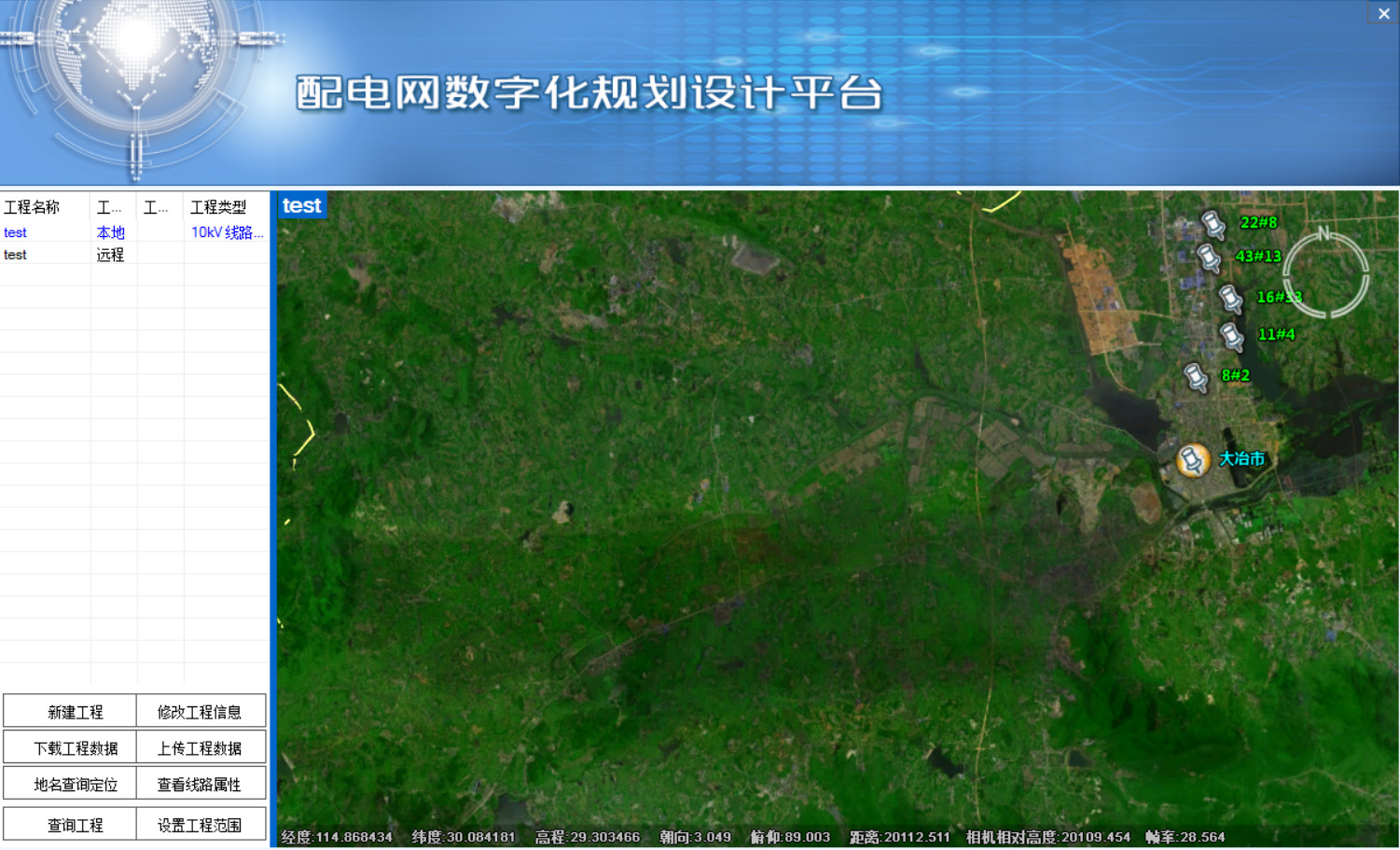

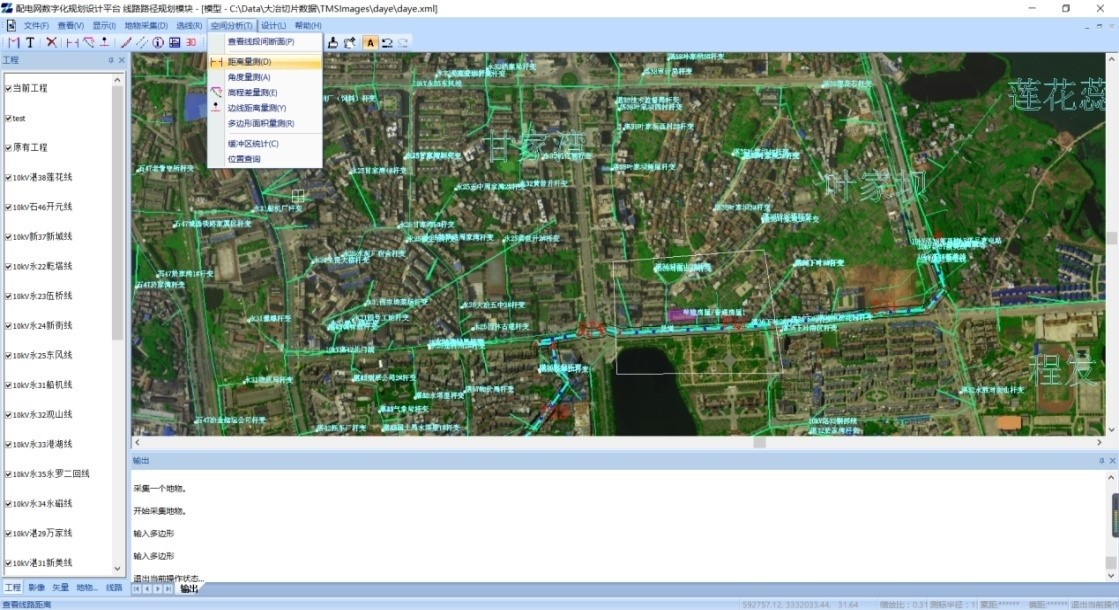

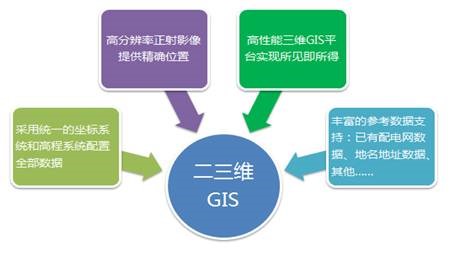

1.基于二三维GIS一体化的配电网数字化设计,通过带地理坐标的高分辨率影像、三维GIS平台以及丰富的参考数据实现精确、直观的配电网路径规划。


2.基于C/S模式的设计,实现客户端工程上传至服务器端和服务器端工程下载到客户端,便于工程的统一、集中化管理。

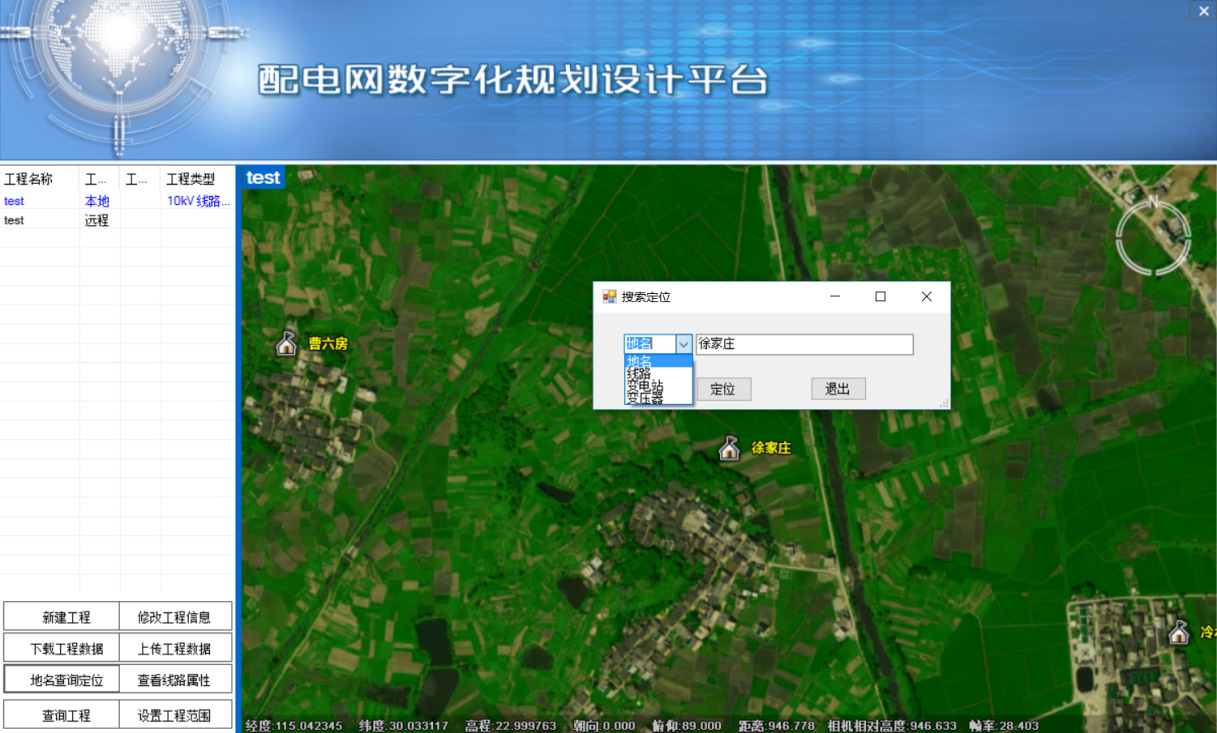

3.通过程序内部已经导入的地名、线路名、变电站和变压器名等,实现快速定位和检索功能。

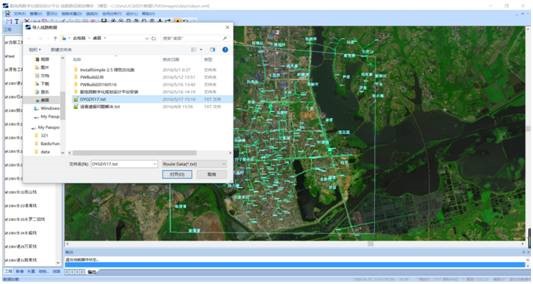

4.能够快速的导入外业测量的线路和地物数据,用以辅助进行线路的规划和设计,是配电网的规划、设计更加准确。


5.按给定的塔位距离、塔高和直线耐张间隔,全自动的实现线路直线杆塔的自动排塔,省去人工排塔的繁琐工作和误差。


6.丰富的空间分析功能。能够实时的进行距离量测、高差量测和角度量测,使配电网规划设计更加精确、规范,减少与实地的误差,保证后期路径修改带来的繁琐工作,实现配电网设计的高效化。

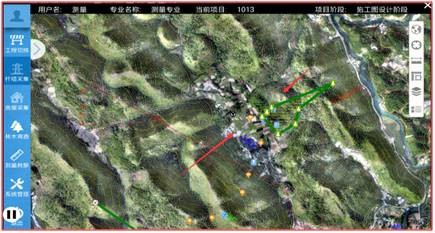

7. 实现与移动终端采集数据的无缝对接。平台设计的成果可直接导入移动终端,便于设计人员现场复核;移动终端调绘的数据也可以直接导入平台中,用以配电网的内业辅助设计。

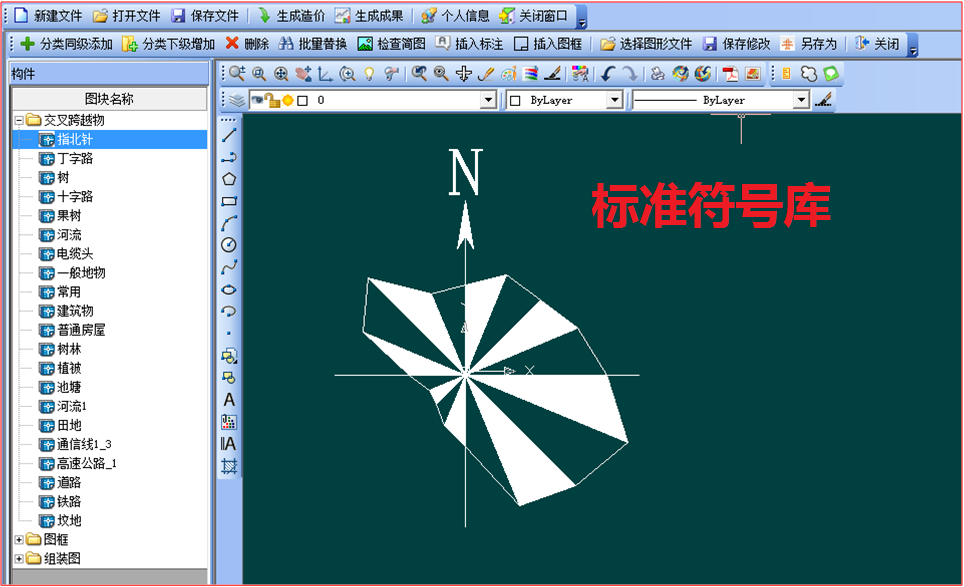

8.定义了完整的配电网设备模型符号库和配电网设计成果规范。预留数据接口,可实现与其他系统的无缝衔接,轻松实现数字化移交,避免信息孤岛;设计成果与AutoCAD完全兼容。


9.平台实现线路、台区和电缆设计的一体化。

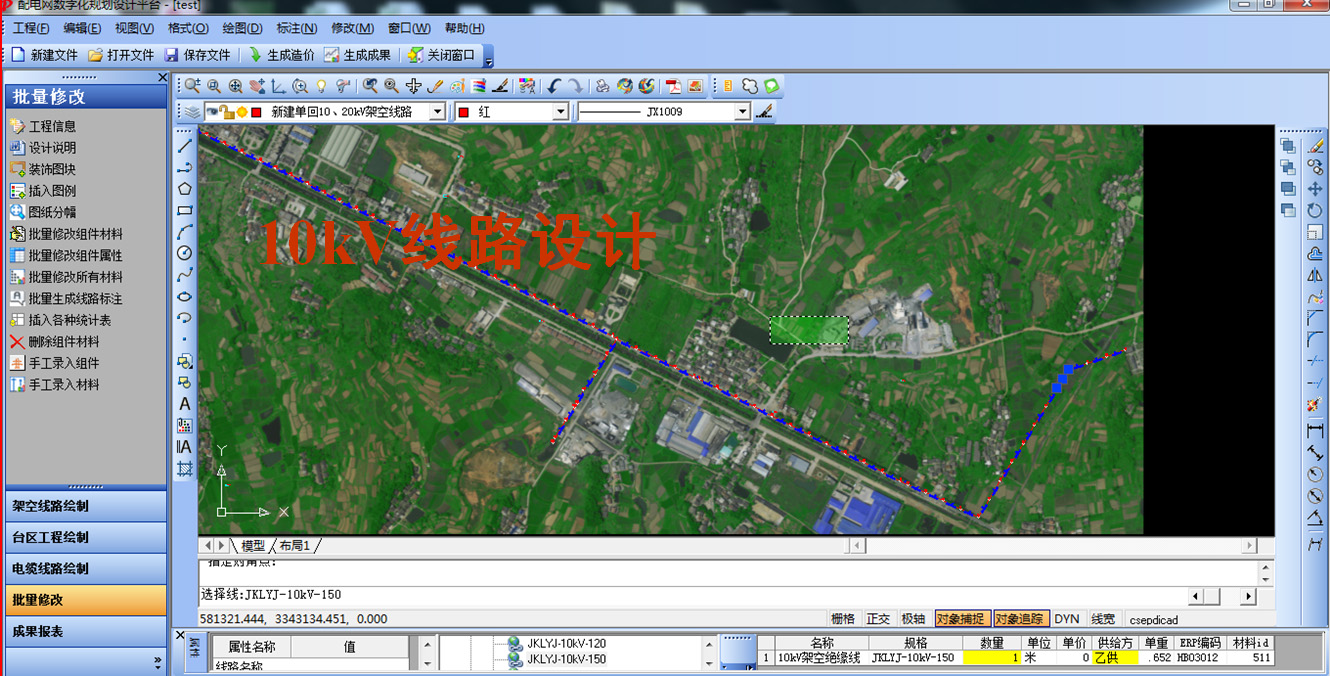

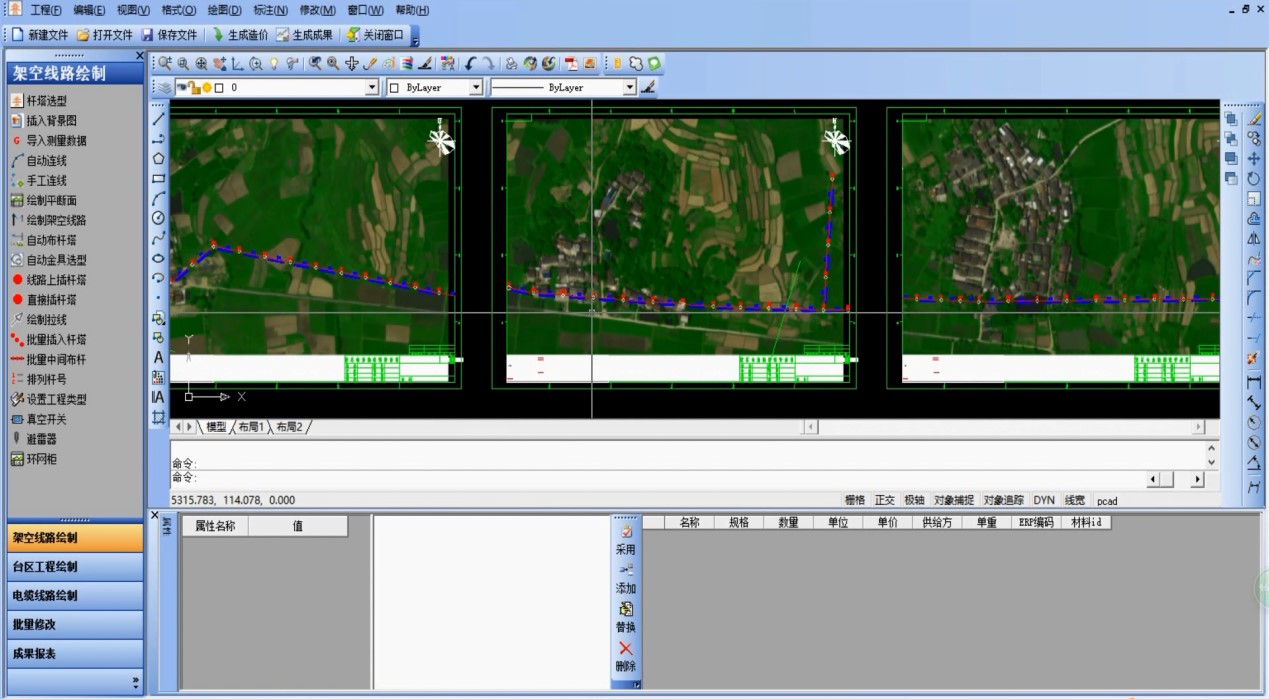

线路设计

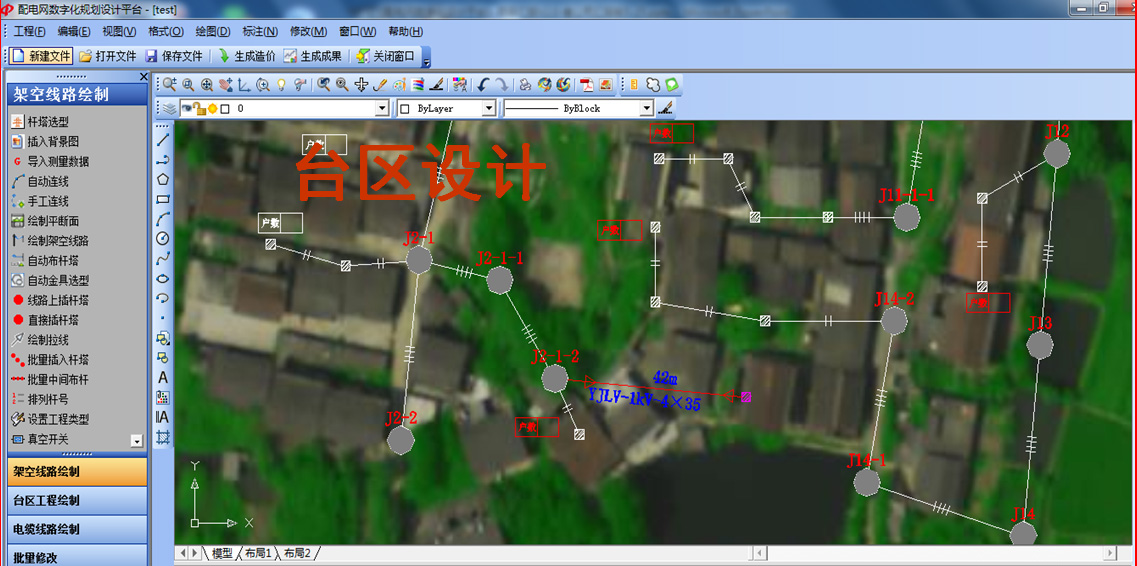

台区设计

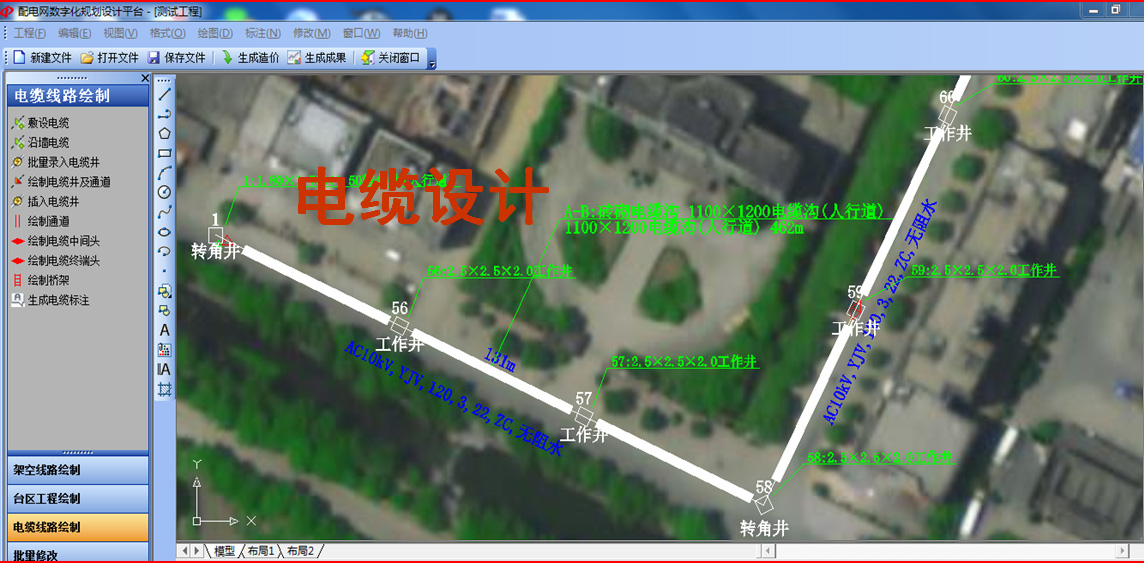

电缆设计

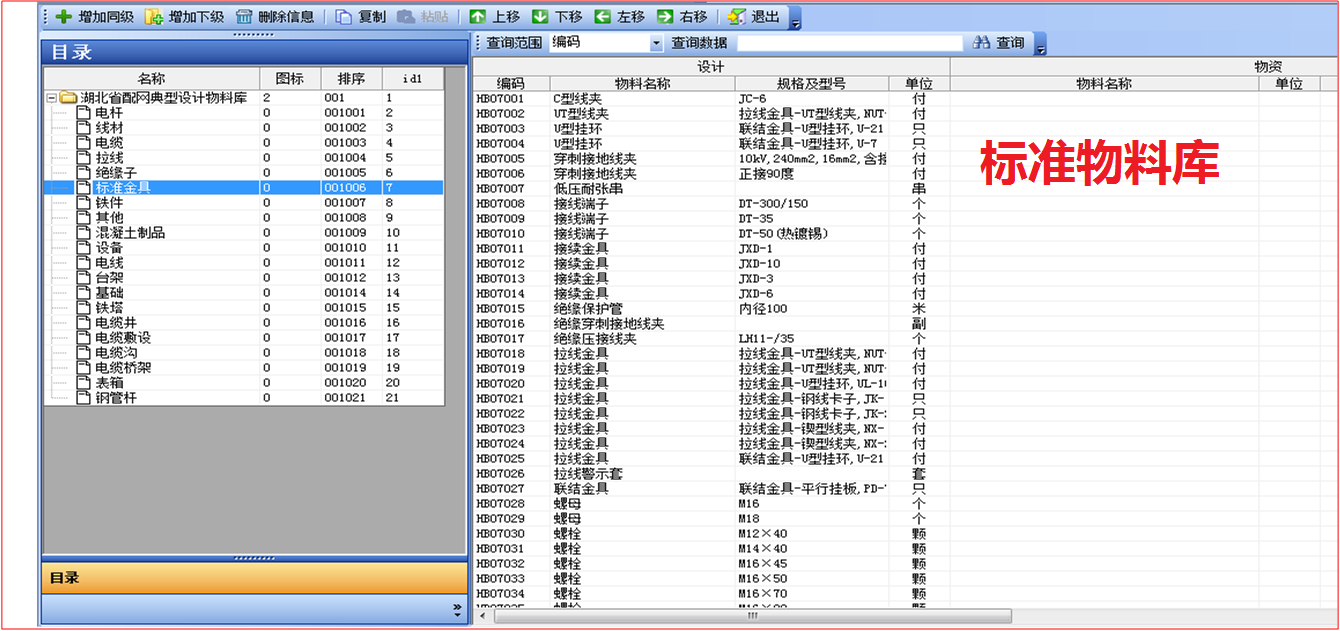

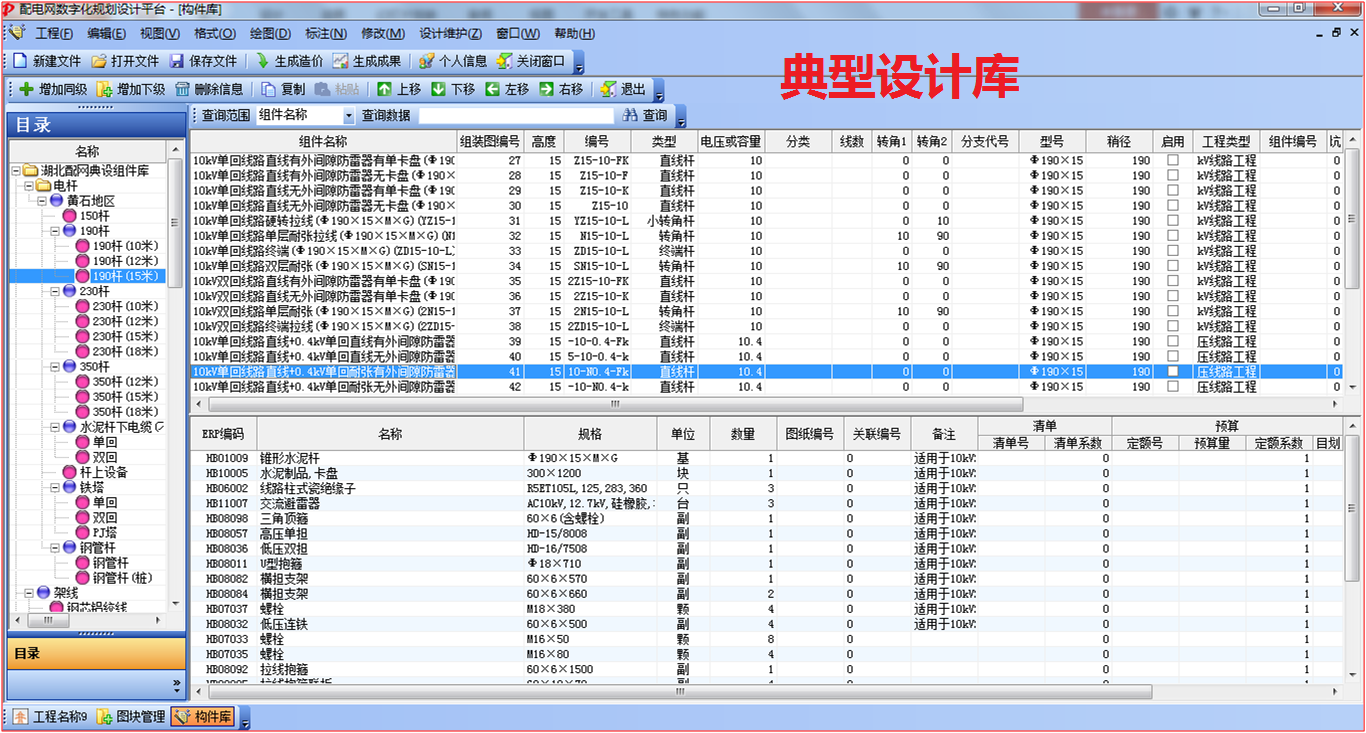

10.实现了基于配电网标准典设库的配电网设计自动化,实现设计自动计算、绘图、物料自动统计上报及概预算一体化功能,大大降低设计人员的设计、统计和汇总的工作量,减少设计、统计和汇总等工作中带来的人为错误。

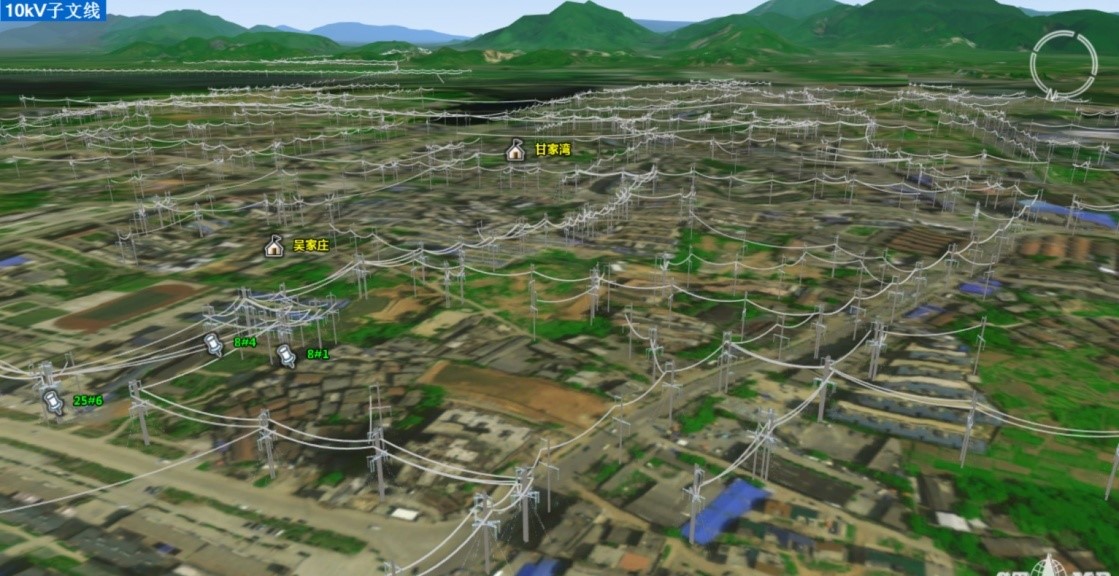

11.直观的三维展示,使设计成果更加直观,让人一目了然。
3.设计成果

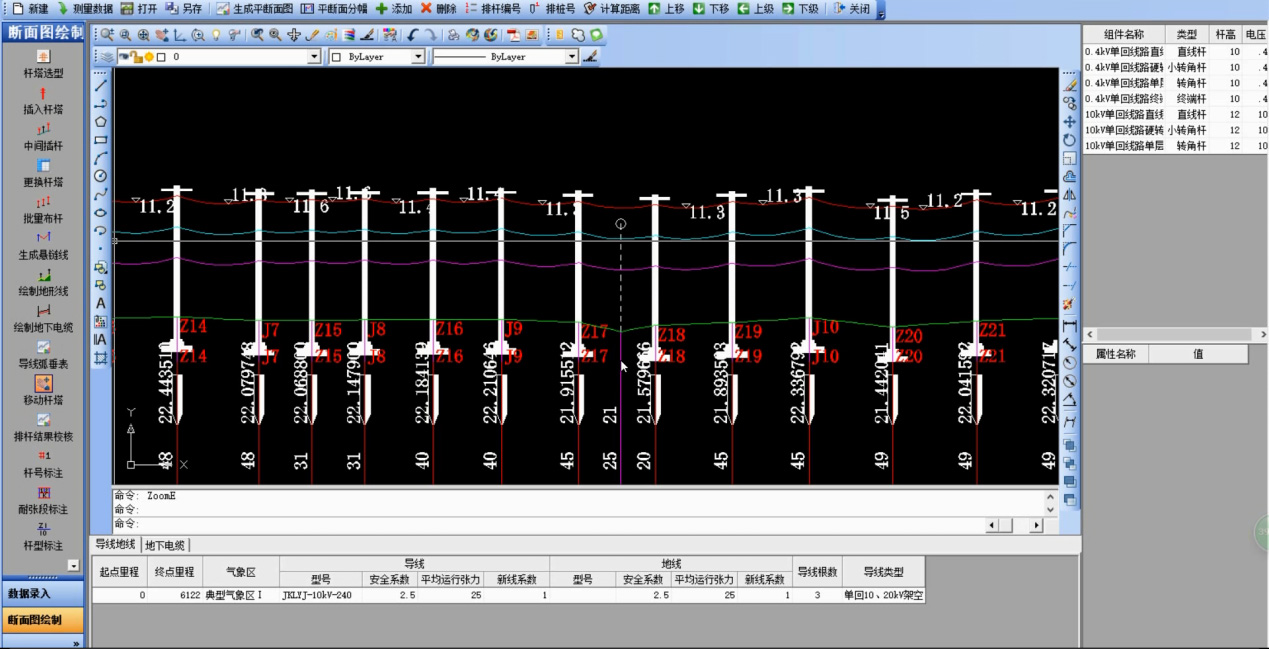

1)平断面图



2)线路路径图

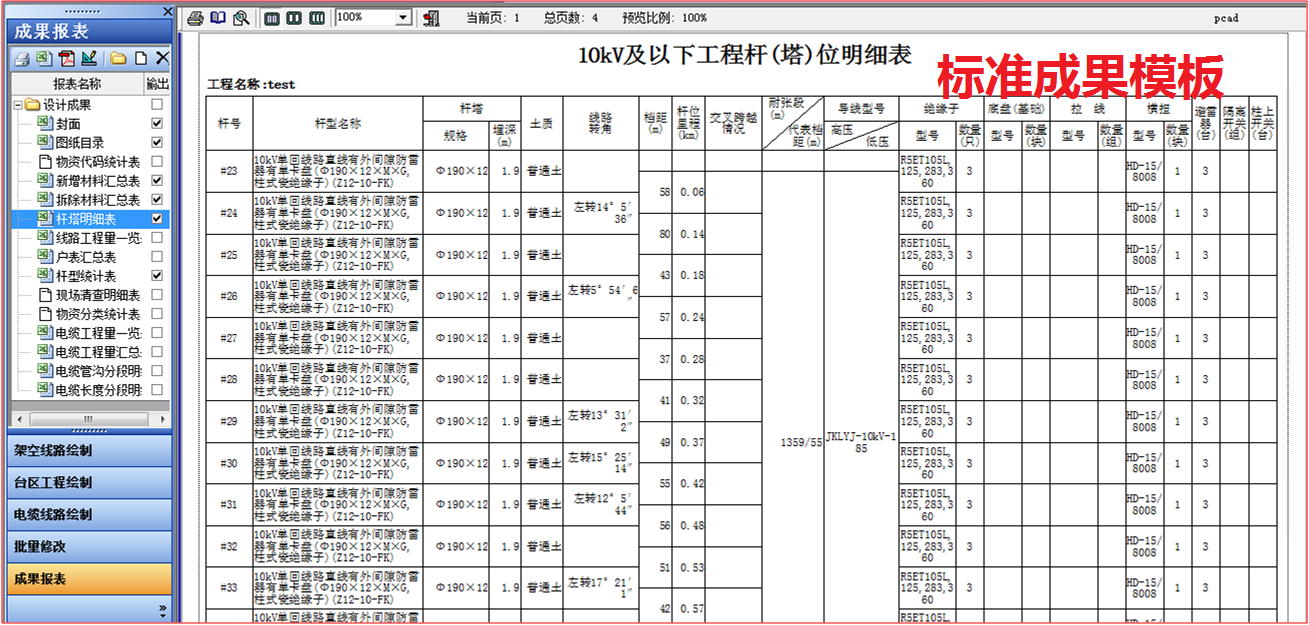

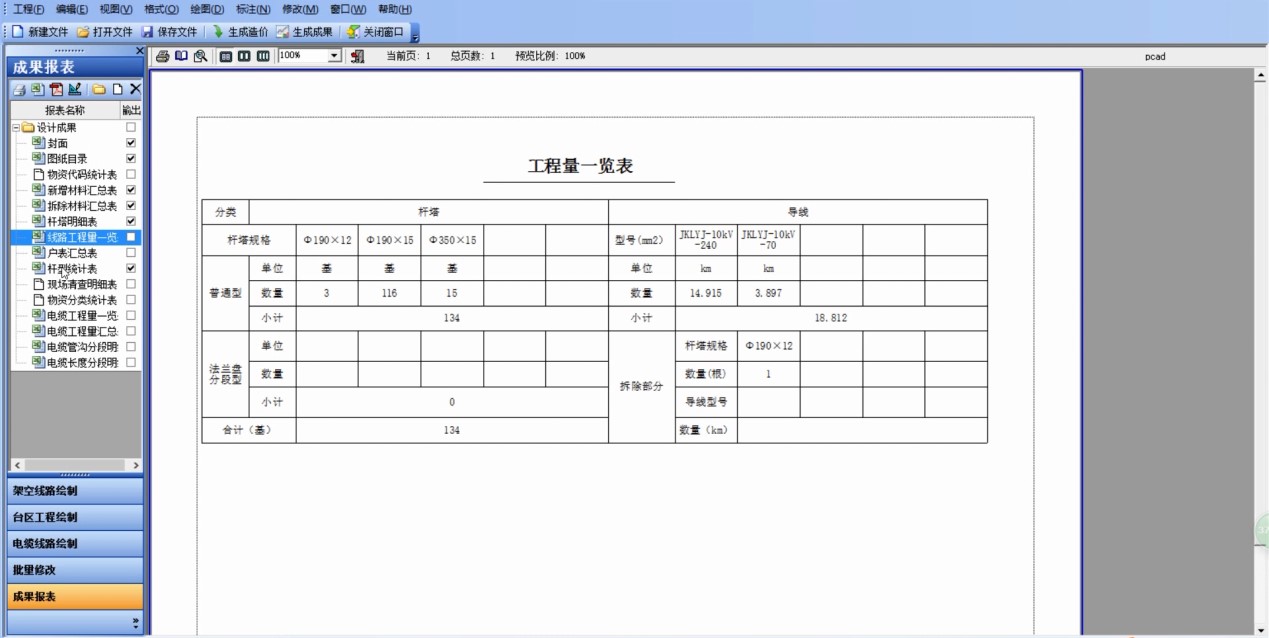

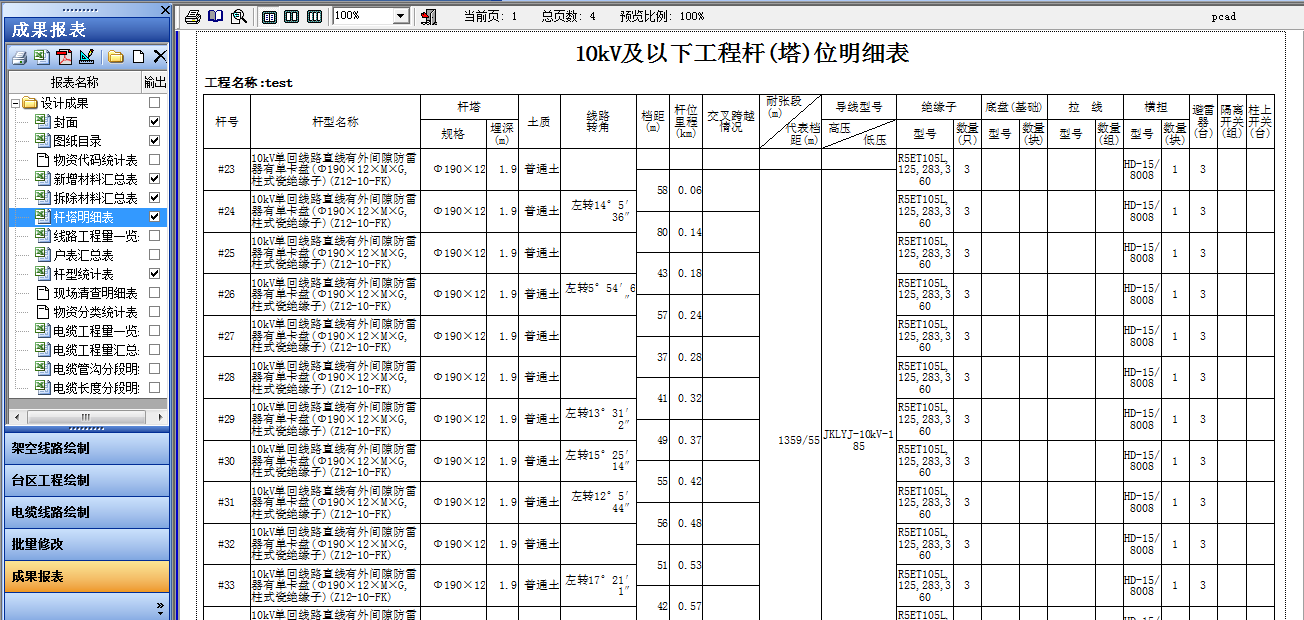

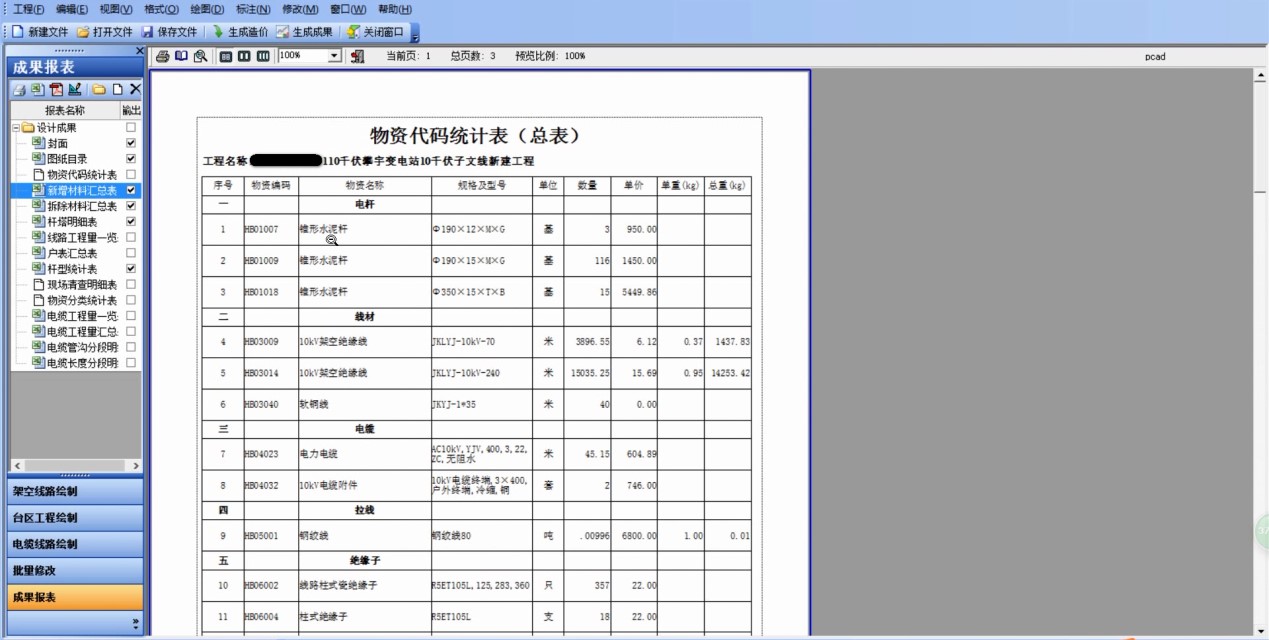

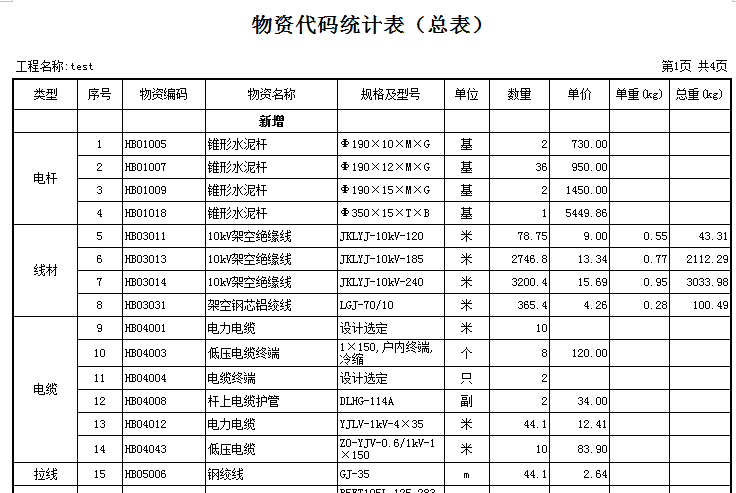

3)物资代码表、杆塔明细表、工程量一览表

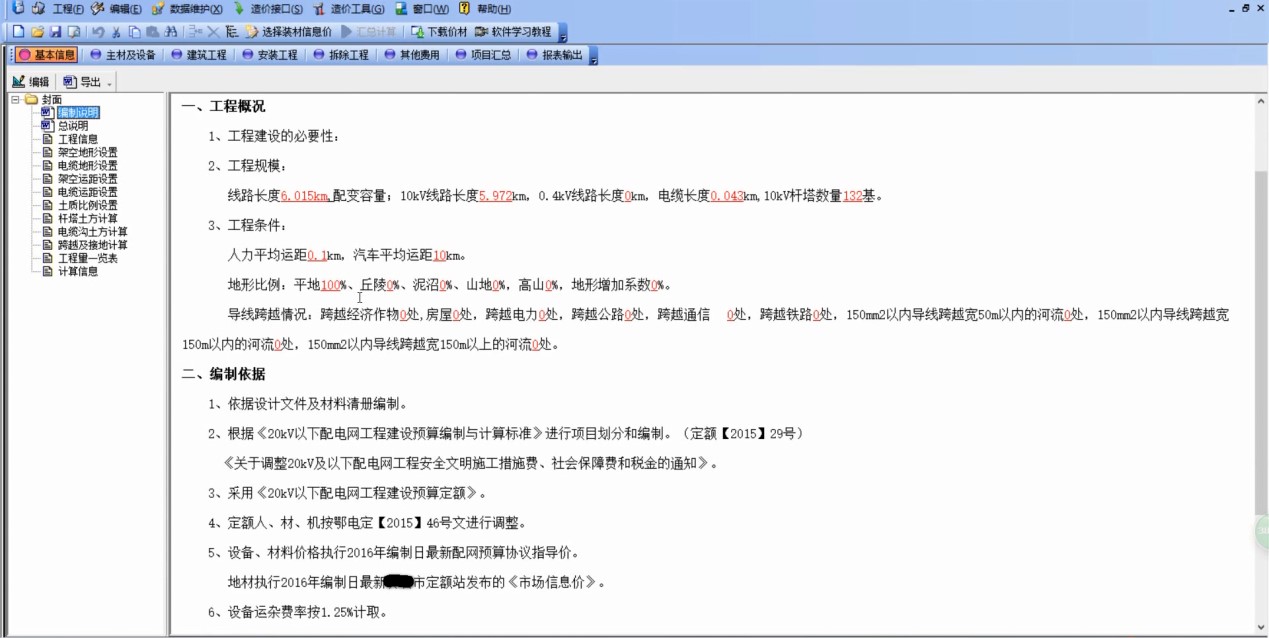

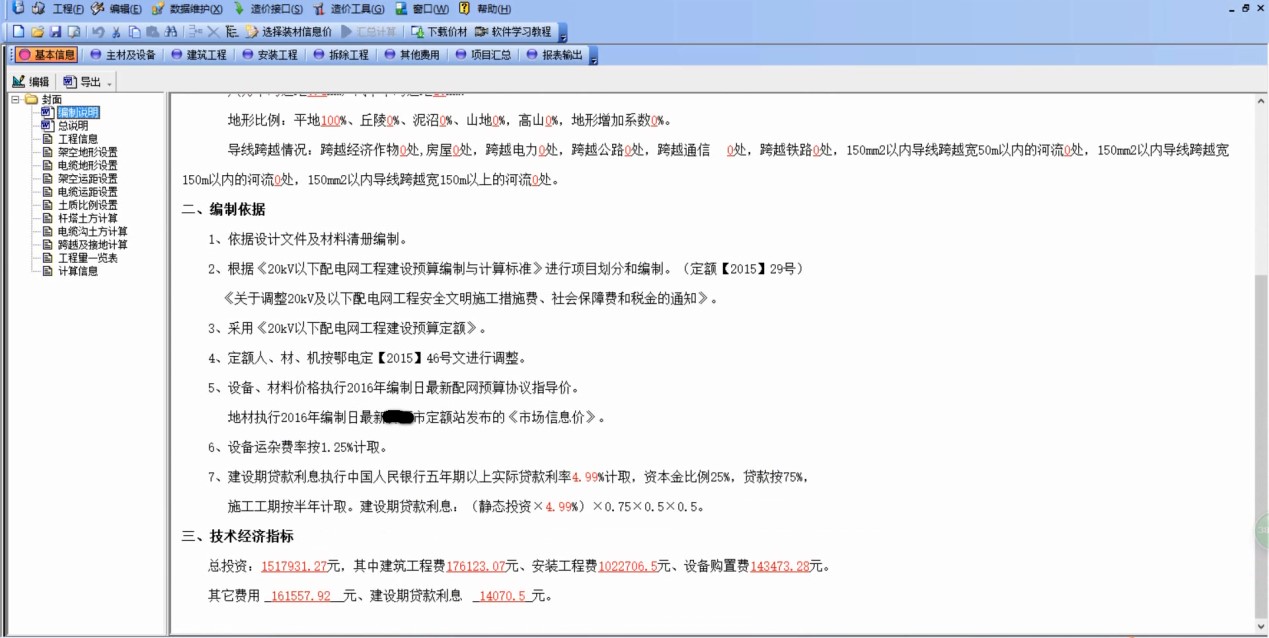

4)工程说明及概预算


5)批次项目汇总表

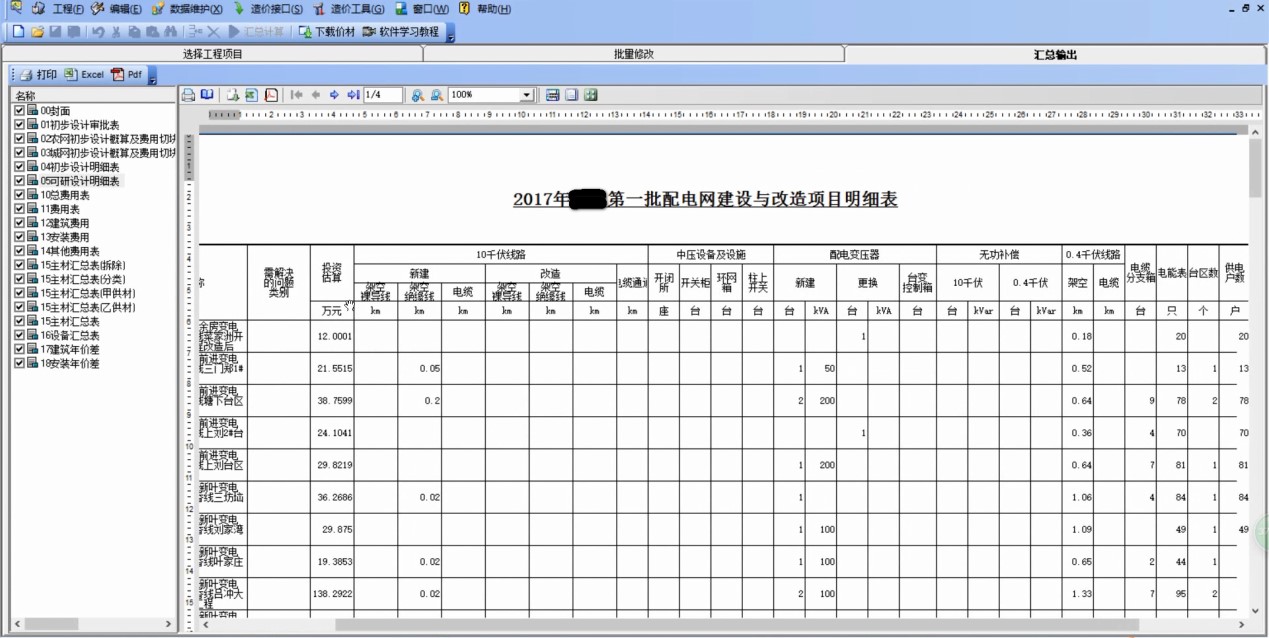

配电网建设与改造项目批次明细表

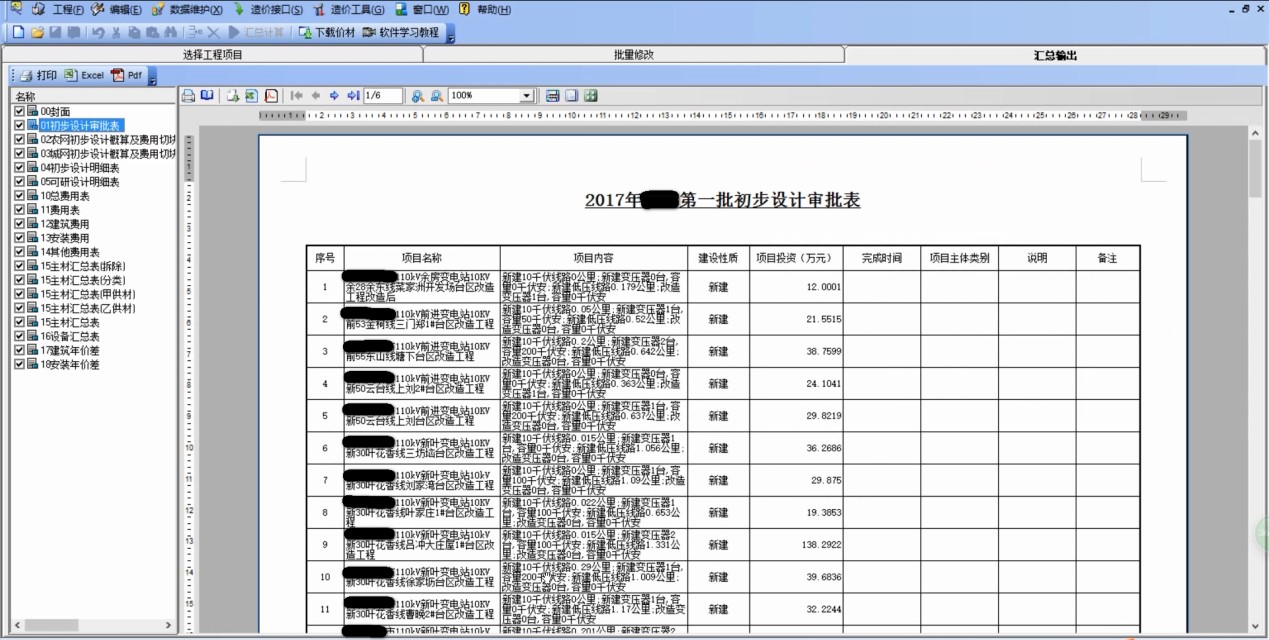

初步设计批次审批表

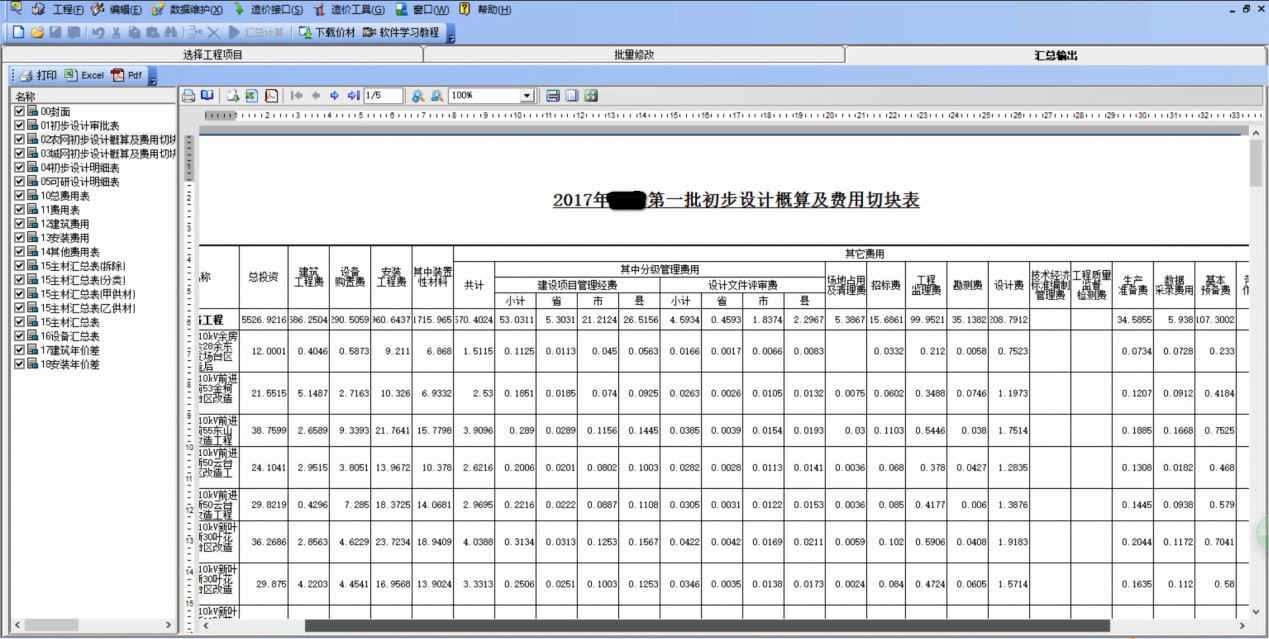

初步设计概算及费用切块批次表

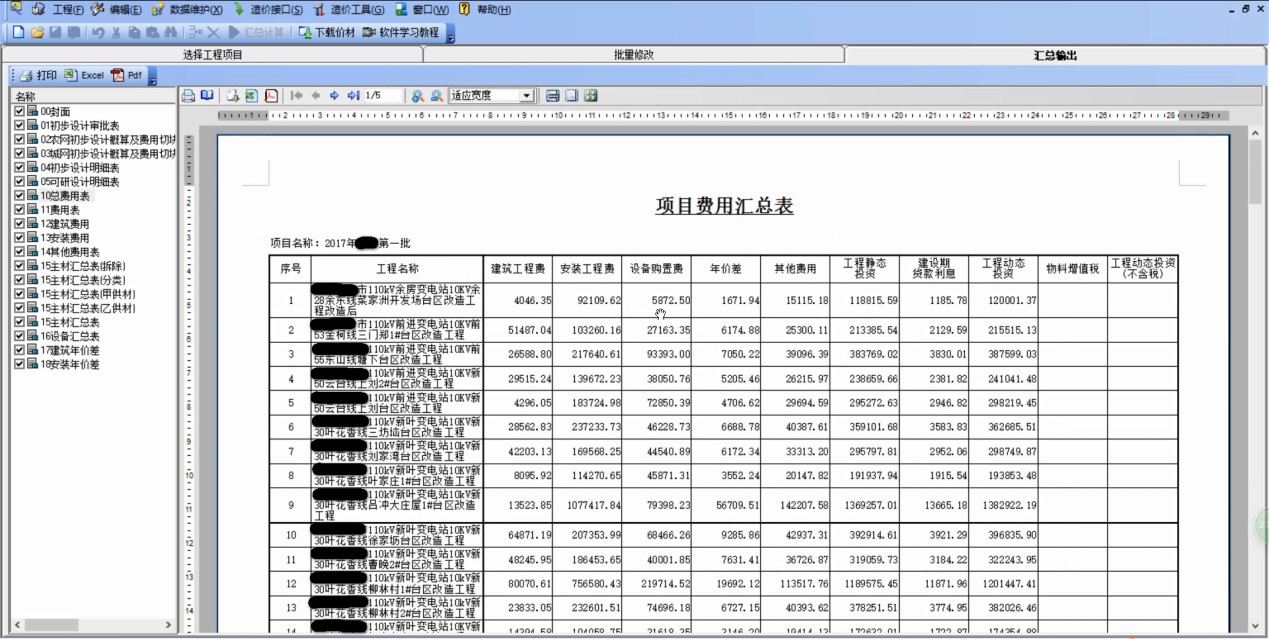

项目费用汇总表

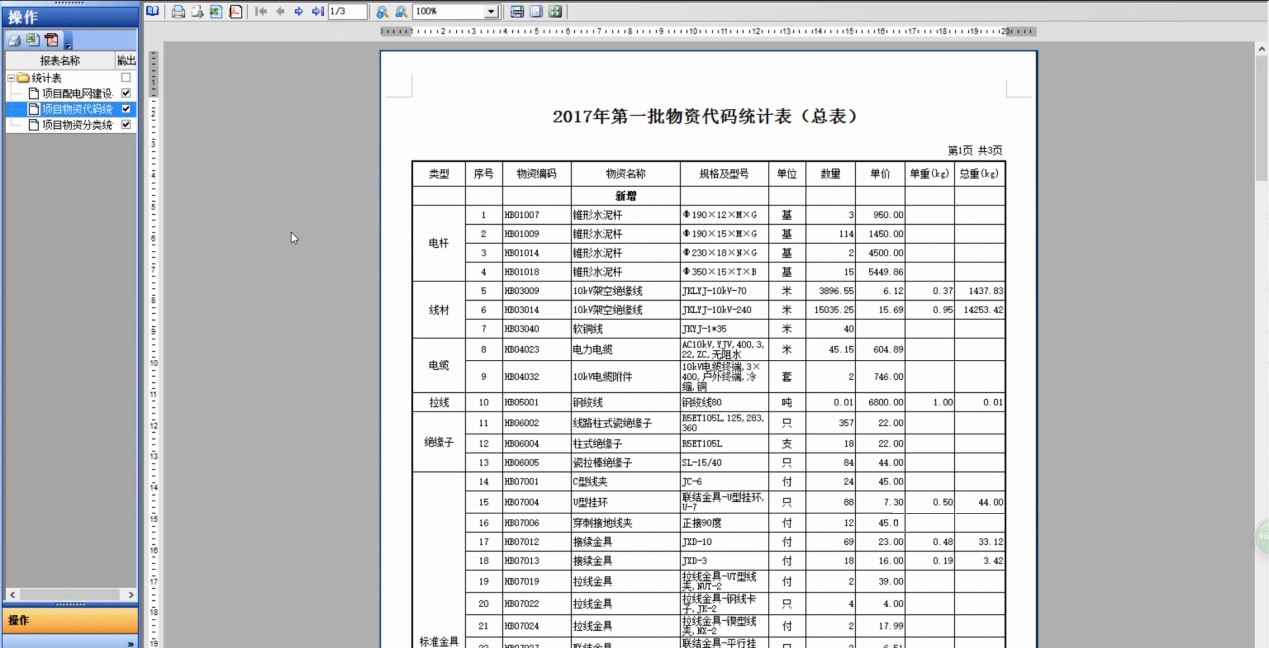

物资代码统计批次表

4.成果案例

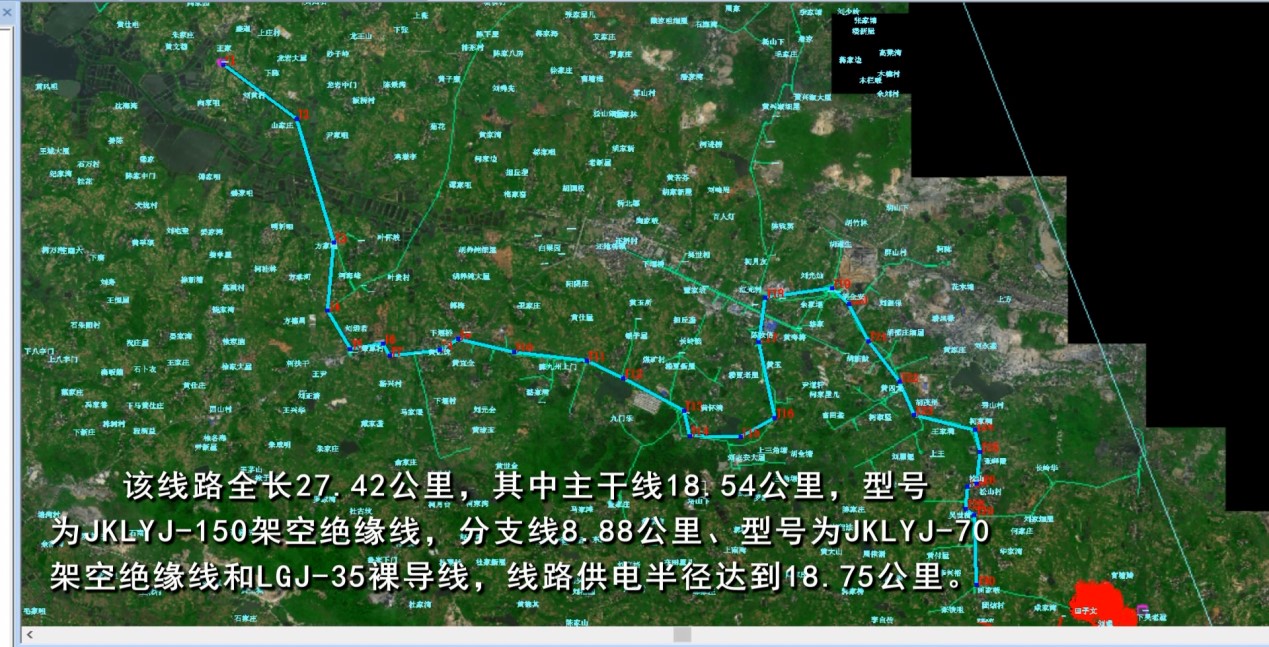

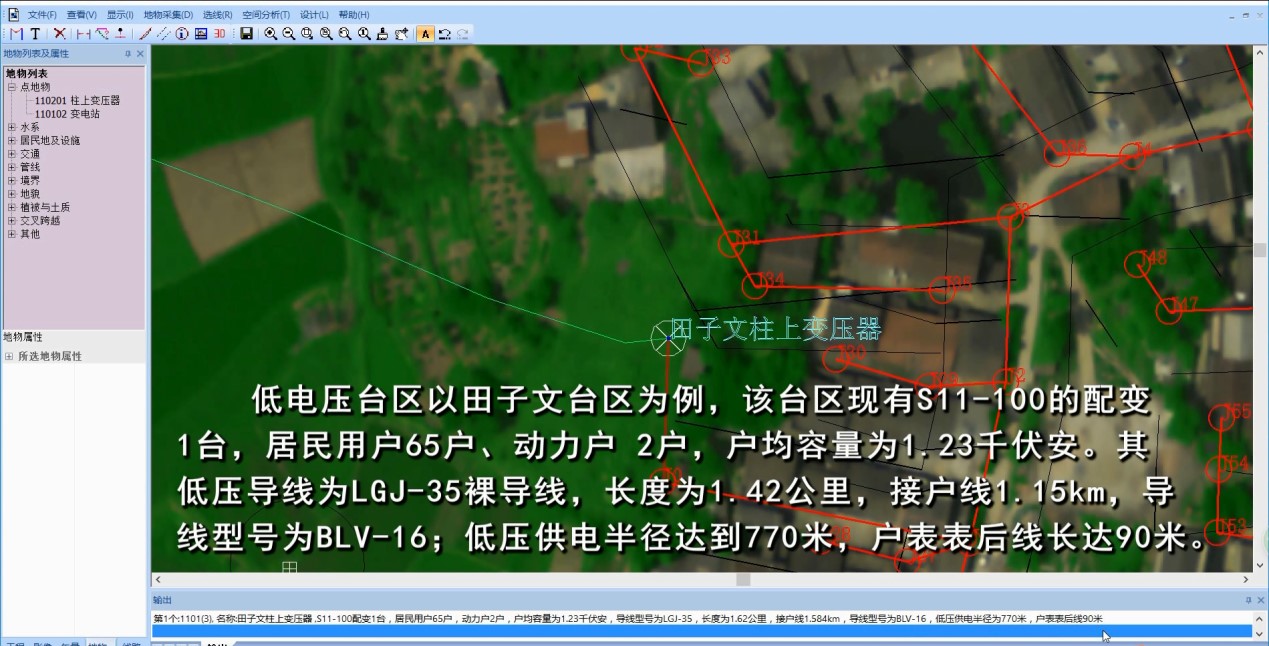

工程名:某市110kV攀宇变电站10kV子文线新建线路工程
工程概况:
